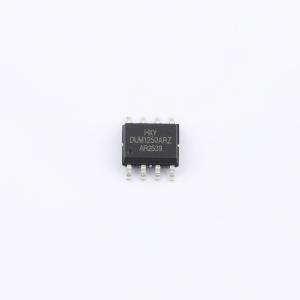

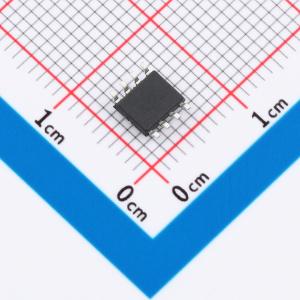

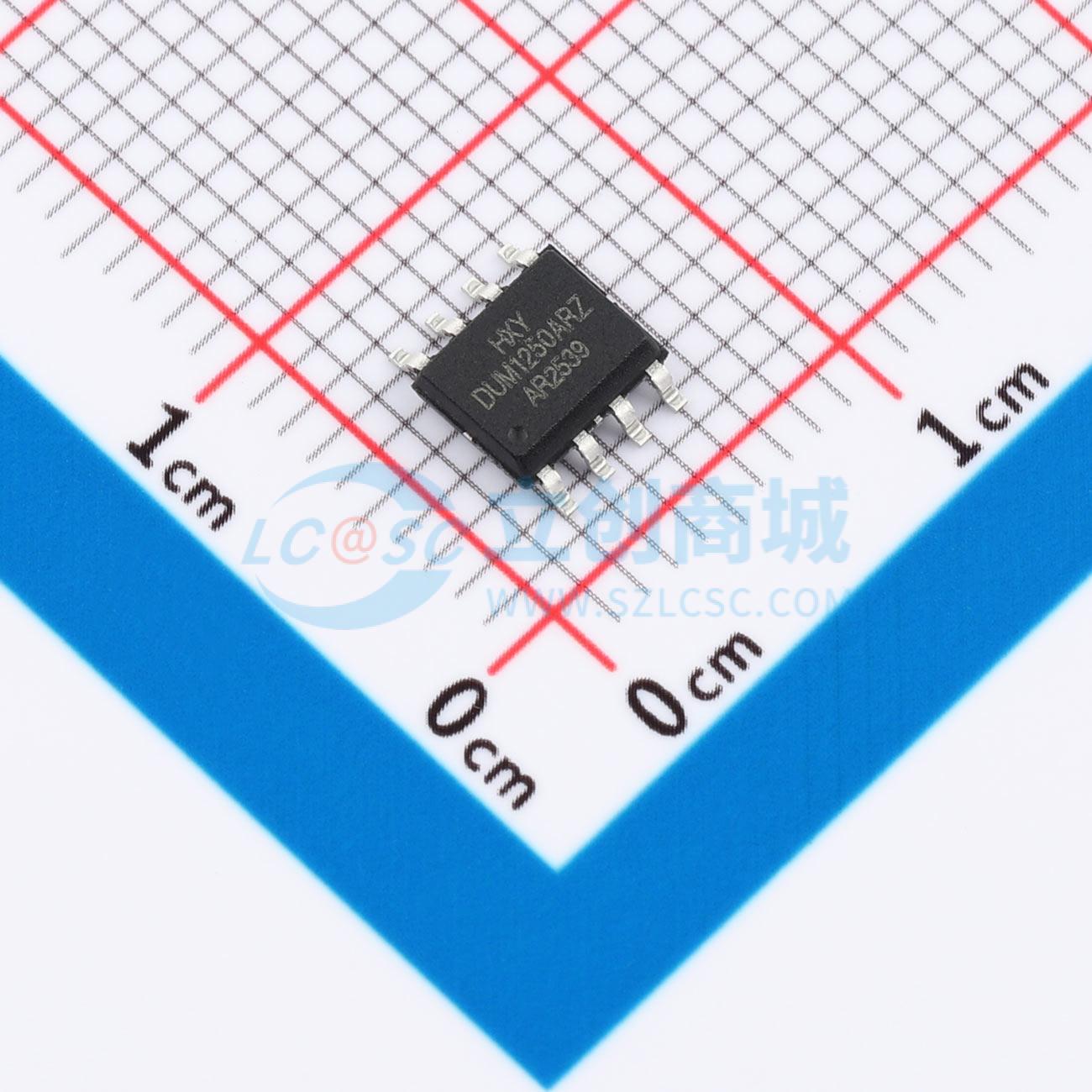

ADUM1250ARZ-RL7-HXY
低功耗双路I2C隔离器，支持双向I2C通信，适用于单主机应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该隔离式I2C器件支持双向时钟和数据传输，实现SCL与SDA线路的电气隔离。其隔离耐压达3000VRMS，可有效阻断接地环路并提升系统安全性。器件具备75kV/μs的共模瞬态抗扰度（CMTI），在快速电压瞬变环境下仍能保持通信稳定。工作温度范围为-40℃至+125℃，适应严苛的环境条件。集成的隔离技术适用于多电源域系统中的信号隔离，广泛用于需要高可靠性通信和电气隔离的分布式电子设备与复杂电路架构中。
- 商品型号
- ADUM1250ARZ-RL7-HXY
- 商品编号
- C52260392
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
参数完善中
商品概述
ADUM1250ARZ-RL7器件是兼容I2C接口的低功耗双向隔离器。这些器件采用二氧化硅隔离栅，将逻辑输入和输出缓冲器分隔开。该器件能够阻隔高压，防止噪声电流进入控制侧接地，从而避免电路干扰并保护敏感元件。ADUM1250ARZ-RL7基于iDivider技术，与光耦相比，在功能性、性能、尺寸和功耗方面具有优势。该器件提供两个双向通道，支持完整的隔离式I2C接口，适用于单主控应用场景。其特点是在隔离器的每一侧均具有独立的3.0V电源。该器件的工作频率范围为DC至2MHz，工作环境温度为-40°C到+125°C。
商品特性
- 双向I2C通信
- 超低功耗
- 支持高达2MHz的工作频率
- 开漏接口
- 侧1输出具有3.5mA灌电流能力
- 侧2输出具有35mA灌电流能力
- 3.0V至5.5V电源/逻辑电平
- 高共模瞬态抗扰度：120kV/µs
- 典型符合RoHS标准的SOP-8封装
应用领域
- 隔离式I2C、SMBus、PMBus接口
- 多电平I2C接口
- 电动汽车与混合动力汽车
- 开漏网络
- I2C电平转换
- 电源
