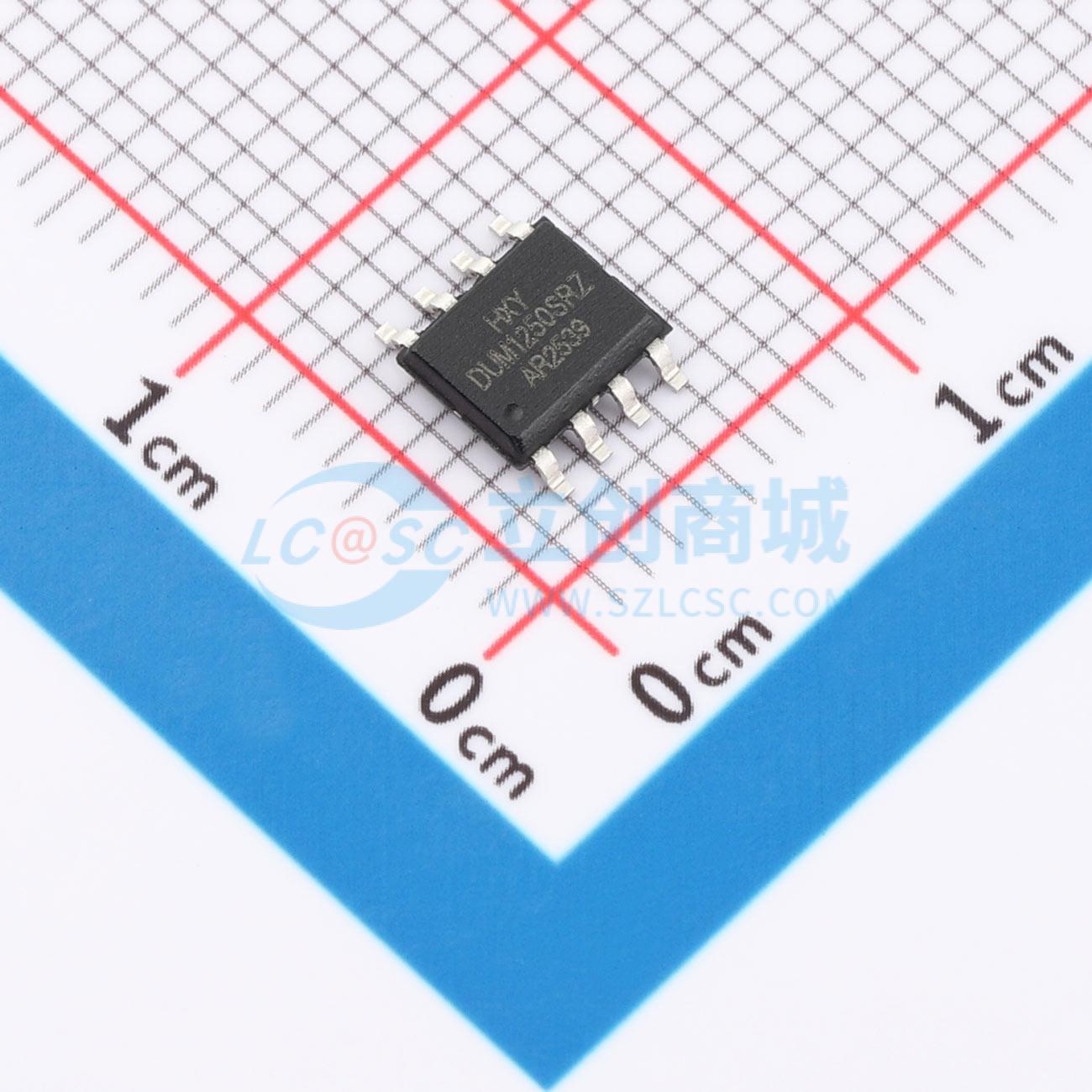

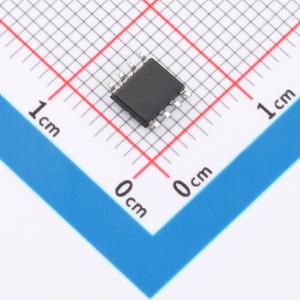

温馨提醒：图片仅供参考，商品以实物为准
ADUM1250SRZ-RL7-HXY
低功耗双路I2C隔离器，支持双向I2C通信，基于iDivider技术
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 本隔离式I2C器件支持双向时钟与数据传输，实现SCL和SDA信号的电气隔离。具备3000VRMS的隔离耐压能力，可有效隔离不同电位系统，防止干扰与故障传播。其共模瞬态抗扰度（CMTI）高达75kV/μs，确保在高压、高噪声环境下通信的可靠性。工作温度范围为-40℃至+125℃，满足严苛环境下的稳定运行需求。适用于多电压域接口、高精度测量系统及对电气隔离要求较高的通信模块，保障复杂系统中I2C总线的安全可靠连接。
- 商品型号
- ADUM1250SRZ-RL7-HXY
- 商品编号
- C52260393
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
参数完善中
商品概述
ADUM1250SRZ-RL7 器件是兼容 I²C 接口的低功耗双向隔离器。这些器件采用二氧化硅隔离栅，将逻辑输入和输出缓冲器分隔开。它们能够阻断高电压，防止噪声电流进入控制侧接地，从而避免电路干扰并保护敏感元件。该器件基于 iDivider 技术，与光耦合器相比，在功能、性能、尺寸和功耗方面具有优势。ADUM1250SRZ-RL7 提供两个双向通道，支持完整的隔离 I²C 接口，适用于单主控应用。该器件在隔离器的每一侧均具有独立的 3.0V 电源，可在 -40°C 到 125°C 的环境温度下，支持直流至 2MHz 的工作频率。
商品特性
- 双向 I2C 通信
- 超低功耗
- 支持高达 2MHz 的操作频率
- 开漏接口
- 侧 1 输出具有 3.5mA 灌电流能力
- 侧 2 输出具有 35mA 灌电流能力
- 3.0V 至 5.5V 电源/逻辑电平
- 高共模瞬态抗扰度：120kV/µs
- 符合 RoHS 标准，SOP-8 封装
应用领域
- 隔离 I2C、SMBus、PMBus 接口
- 多级 I2C 接口
- 电动和混合动力汽车
- 开漏网络
- I2C 电平转换
