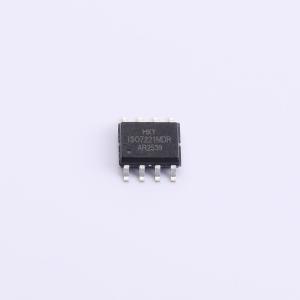

温馨提醒：图片仅供参考，商品以实物为准

ISO7221MDRG4-HXY

双通道数字隔离器，采用智能分压技术，支持高速传输和宽电压范围

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器配备1个正向通道和1个反向通道，支持最高200Mbps的数据速率，可实现高速、双向的数字信号隔离传输。器件提供3000VRMS的隔离耐压，具备较强的电气隔离能力，有效抑制接地环路和高压瞬态干扰。采用电容隔离技术，具有低延迟、低功耗和高共模瞬态抗扰度等特性。适用于通信模块、电源管理系统、数据采集装置及需要信号电平转换与电气隔离的电路设计，确保复杂电磁环境下信号的可靠传输与系统安全运行。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ISO7221MDRG4-HXY
商品编号: C52260385
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

ISO7221MDRG4数字隔离器具备卓越的性能特征与可靠性，其整体性能优于光耦合器及其他原理的数字隔离器产品。该器件采用新一代智能分压技术，基于电容分压原理，无需调制与解调即可实现电压信号跨越隔离介质的精确传输。产品各传输通道相互独立，支持多种传输方向配置，可实现1.5kV rms至5.0kV rms的隔离耐压等级以及DC至600Mbps的信号传输。它支持3.0V工作电压，并兼容3.0V至5.5V的信号电平转换。当输入侧电源未供电或无输入信号，而输出侧电源供电正常时，隔离器输出将保持默认电平状态。

商品特性

超低功耗：每通道0.58mA（在1Mbps速率下）
高速率：200Mbps
高共模瞬变抗扰度：典型值75kV/μs
对辐射和传导噪声具备高抗干扰能力
低传输延迟：典型延迟9ns
隔离电压：交流3000Vrms
增强型静电放电防护能力：符合ESDA/JEDEC JS-001-2017标准，人体放电模型±8kV
工作温度范围宽：-40℃ ~ 125℃
采用符合RoHS要求的SOP-8封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离型模数转换器与数模转换器
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	200Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	75kV/us

	属性	参数值
	传播延迟(tpd)	9ns
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
