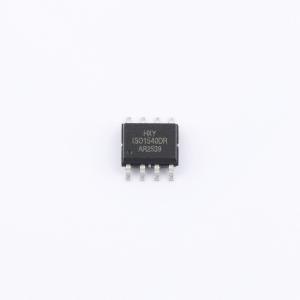

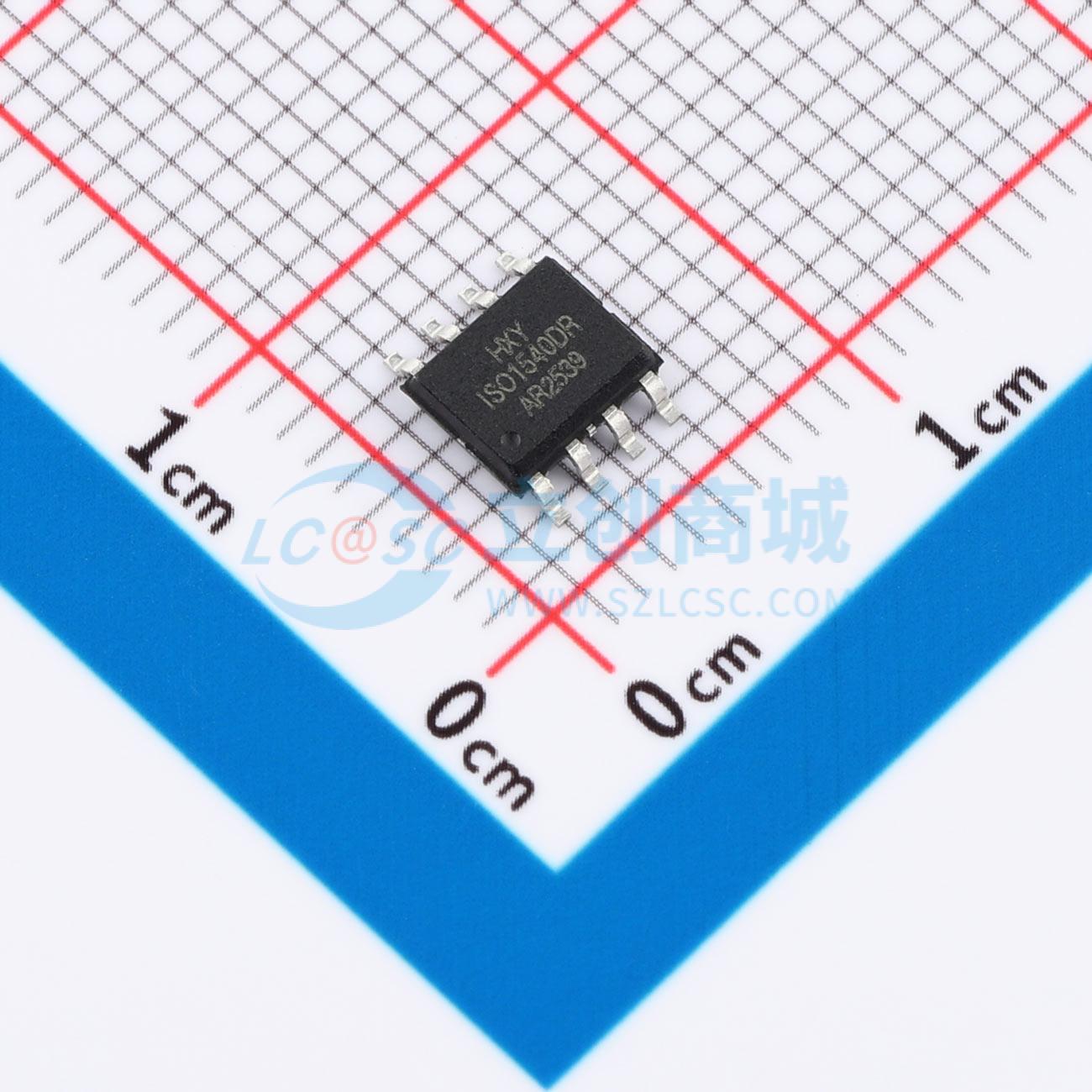

ISO1540DR-HXY
低功耗双路I2C隔离器，支持双向I2C通信，基于iDivider技术
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该隔离式I2C器件支持双向时钟传输，实现主从设备间的隔离通信。具备3000VRMS隔离耐压和75kV/μs的共模瞬态抗扰度（CMTI），可有效抑制高电压尖峰和噪声干扰，确保信号完整性。工作温度范围为-40℃至+125℃，适应严苛环境下的稳定运行。适用于需要电气隔离的多节点通信系统，如电源监控、传感器网络及嵌入式控制模块，实现数据总线与控制电路之间的安全隔离与可靠数据交互。
- 商品型号
- ISO1540DR-HXY
- 商品编号
- C52260390
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
参数完善中
商品概述
ISO1540DR器件是低功耗双向隔离器，兼容I2C接口。这些器件采用二氧化硅隔离栅将逻辑输入和输出缓冲器分隔开。这些器件能够阻隔高压，防止噪声电流进入控制侧接地，从而避免电路干扰并保护敏感元件免受损坏。ISO1540DR器件基于iDivider注册商标技术，与光耦合器相比，在功能、性能、尺寸和功耗方面具有优势。ISO1540DR提供两个双向通道，支持完整的隔离I2C接口。该器件适用于单主设备的应用场景。此器件在隔离器的每一侧均具有独立的3.0V电源。这些器件的工作温度范围为-40°C ~ +125°C，支持直流至2MHz的操作。
商品特性
- 双向I2C通信
- 超低功耗
- 支持高达2MHz的操作频率
- 开漏接口
- 侧1输出具有3.5mA灌电流能力
- 侧2输出具有35mA灌电流能力
- 3.0V至5.5V电源/逻辑电平
- 高共模瞬态抗扰度：典型值120kV/µs
- 典型值符合RoHS标准，SOP-8封装
应用领域
- 隔离I2C、SMBus、PMBus接口
- 多级I2C接口
- 电动和混合动力汽车
- 开漏网络
- I2C电平转换
- 电源
