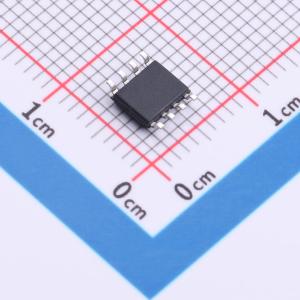

ADUM3201CRZ-RL7-HXY

双通道数字隔离器，采用智能分压技术，传输通道独立，可实现多种传输方向配置

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器配备1个正向和1个反向信号通道，支持最高200Mbps的数据速率，满足高速双向通信需求。器件具备3000VRMS的隔离电压，提供可靠的电气隔离，防止接地环路和高压瞬态对系统造成影响。采用电容式隔离架构，具有低传播延迟、高共模瞬态抗扰度和低功耗特性。通道间隔离性能优异，可有效抑制噪声耦合。适用于各类需要高速信号隔离的电路，如电源管理、通信接口、数据采集单元及微控制器系统间的信号传输隔离。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ADUM3201CRZ-RL7-HXY
商品编号: C52260373
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

ADUM3201CRZ-RL7数字隔离器具有出色的性能特征和可靠性，整体性能优于光耦产品。智能分压技术是新一代数字隔离器技术。利用电容分压原理，在不需要调制和解调的情况下，实现电压信号跨越隔离介质精准传输。该产品传输通道间彼此独立，可实现多种传输方向的配置，可实现1.5kV rms 到5.0kV rms 隔离耐压等级和DC到600Mbps信号传输。该产品支持3.0V的工作电压，并支持3.0V 到5.5V 信号电平转换。当输入电源不供电或无输入信号，输出电源供电正常的情况下，隔离器输出默认电平。

商品特性

超低功耗: 0.58mA/通道(1Mbps时)
高速率: 200Mbps
高CMTI值: 典型值75kV/μs
对辐射和传导噪声的高抗干扰能力
低传输延时: 典型延时9ns
隔离电压: 交流3000Vrms
增强ESD防护能力: ESDA/JEDEC JS-001-2017 HBM模式±8kV
宽温度范围:-40℃～125℃
符合RoHS要求的SOP-8 封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离ADC，DAC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	200Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	75kV/us

	属性	参数值
	传播延迟(tpd)	9ns
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
