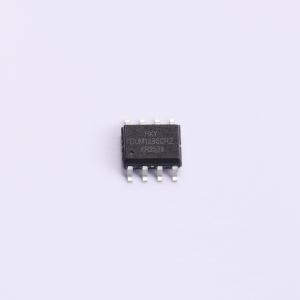

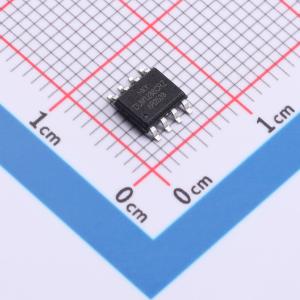

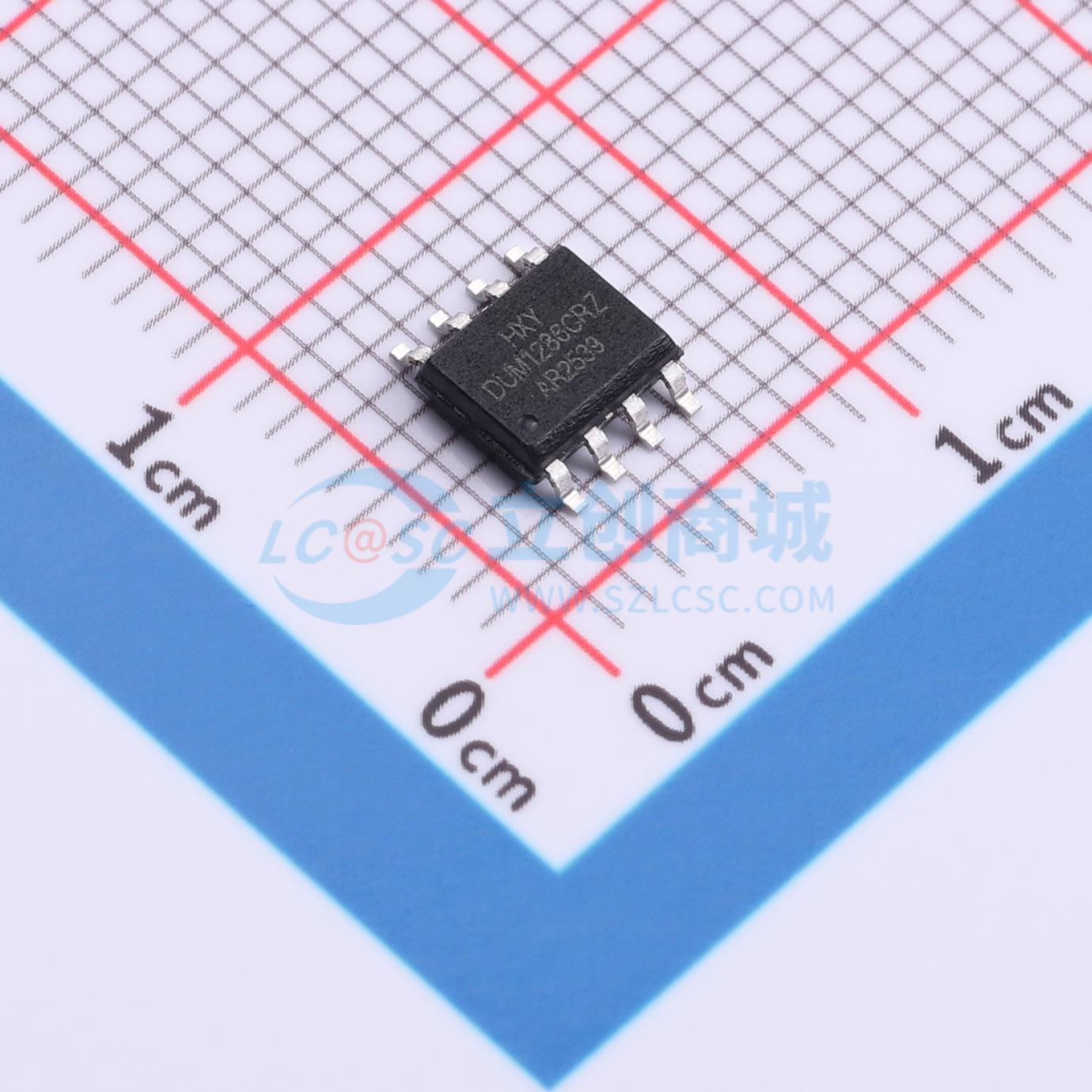

ADUM1286CRZ-HXY

双通道数字隔离器，采用智能分压技术，具备超低功耗、高速率、高CMI值等特性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器包含1个正向和1个反向数据通道，支持最高200Mbps的数据传输速率，具备高速信号传输能力。器件可提供3000VRMS的电气隔离电压，有效阻断不同电位间的电流传导，抑制共模噪声与地环路干扰。基于电容隔离技术，具有高抗扰度和长期可靠性。适用于电源系统监控、通信接口隔离、医疗设备信号传输及高精度数据采集等对电气安全与信号完整性要求较高的应用场合。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ADUM1286CRZ-HXY
商品编号: C52260377
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

ADUM1286CRZ数字隔离器采用智能分压技术，利用电容分压原理，无需调制和解调即可实现电压信号跨越隔离介质的精准传输。其传输通道彼此独立，支持多种传输方向配置，提供1.5kV rms至5.0kV rms的隔离耐压等级，支持DC至600Mbps的信号传输。该器件工作电压为3.0V，并支持3.0V至5.5V的信号电平转换。当输入侧电源未供电或无输入信号，而输出侧电源供电正常时，隔离器输出默认逻辑电平。

商品特性

超低功耗：每通道0.58mA（在1Mbps时）
高速率：200Mbps
高共模瞬变抗扰度：典型值75kV/μs
对辐射和传导噪声具备高抗干扰能力
低传输延时：典型值9ns
隔离电压：交流3000Vrms
增强的静电放电防护能力，符合ESDA/JEDEC JS-001-2017标准，人体模型等级为±8kV
宽工作温度范围：-40℃ ~ 125℃
采用符合RoHS要求的SOP-8封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离型模数转换器与数模转换器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	200Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	75kV/us

	属性	参数值
	传播延迟(tpd)	9ns
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
