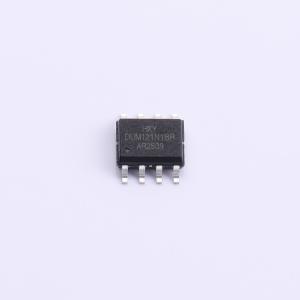

温馨提醒：图片仅供参考，商品以实物为准

ADUM121N1BRZ-RL7-HXY

双通道数字隔离器，采用智能分压技术，传输通道独立，可实现多种传输方向配置，具备超低功耗、高速率、高CMI值等特点

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器集成了1个正向和1个反向信号通道，支持最高200Mbps的数据传输速率，满足高速通信需求。器件提供3000VRMS的隔离电压，具备优良的电气隔离性能，可有效阻断接地环路并保护敏感电路。采用小型化封装，传输延迟低，通道间匹配性好，适用于多电压系统中数字信号的隔离传输，确保复杂环境下信号的完整性与系统可靠性。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ADUM121N1BRZ-RL7-HXY
商品编号: C52260378
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

ADUM121N1BRZ-RL7数字隔离器具备卓越的性能特征和可靠性，其整体性能优于光耦合器及其他原理的数字隔离器产品。该产品采用新一代智能分压技术，基于电容分压原理，无需调制与解调过程即可实现电压信号跨隔离介质的精确传输。各传输通道相互独立，支持多种传输方向配置，提供1.5kV rms至5.0kV rms的隔离耐压等级，支持DC到600Mbps的信号传输速率。该器件工作电压为3.0V，并支持3.0V至5.5V的信号电平转换。当输入侧电源未供电或无输入信号，而输出侧电源供电正常时，隔离器输出默认逻辑电平。

商品特性

超低功耗：每通道0.58mA（在1Mbps时）
高速率：200Mbps
高共模瞬变抗扰度：典型值75kV/μs
对辐射和传导噪声具备高抗干扰能力
低传输延迟：典型延迟9ns
隔离电压：交流3000Vrms
增强的ESD防护能力：符合ESDA/JEDEC JS-001-2017标准，HBM模式±8kV
宽工作温度范围：-40℃~125℃
符合RoHS要求的SOP-8封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离ADC，DAC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	200Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	75kV/us

	属性	参数值
	传播延迟(tpd)	9ns
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
