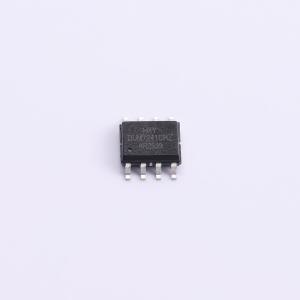

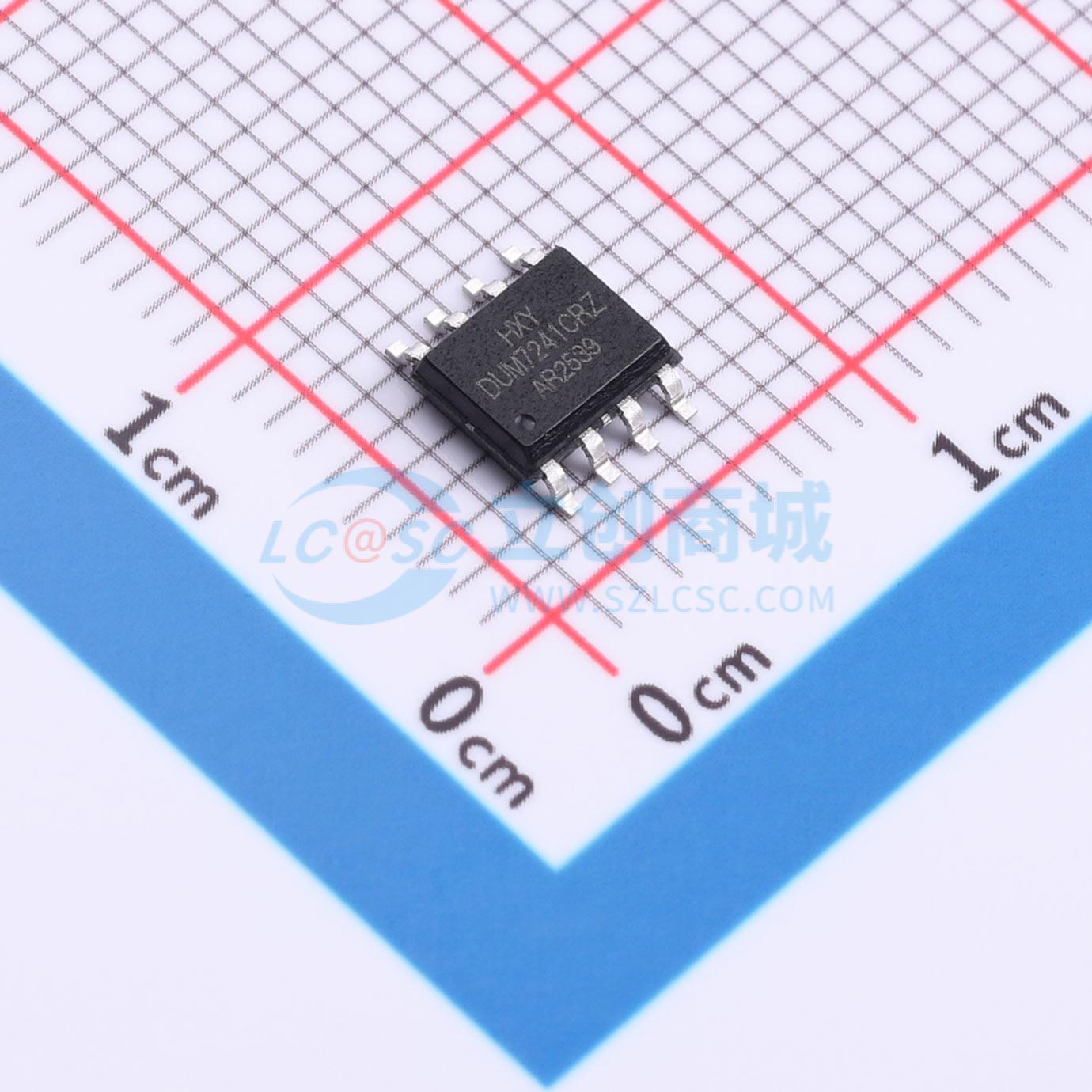

ADUM7241CRZ-RL7-HXY

双通道数字隔离器，采用智能分压技术，传输通道独立，可实现多种传输方向配置

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器集成了1个正向和1个反向数据通道，支持最高200Mbps的数据传输速率，可满足高速信号隔离需求。器件提供3000VRMS的隔离耐压，有效保障系统在高电压环境下的安全与可靠性。采用小型化封装，传输延迟低，通道间匹配性好，适用于需要双向串行通信隔离的场景，如多节点数据采集系统、电源监控模块及高精度测量设备中的信号隔离，确保数据完整性并防止地环路干扰。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ADUM7241CRZ-RL7-HXY
商品编号: C52260374
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.138克(g)

商品参数

商品概述

ADUM7241CRZ-RL7 数字隔离器具备卓越的性能特征与可靠性，整体性能优于光耦及其他原理的数字隔离器产品。其采用新一代智能分压技术，基于电容分压原理，无需调制与解调即可实现电压信号跨越隔离介质的精准传输。该产品各传输通道相互独立，支持多种传输方向配置，可实现 1.5kV rms 至 5.0kV rms 的隔离耐压等级以及 DC 至 600Mbps 的信号传输。它支持 3.0V 工作电压，并兼容 3.0V 至 5.5V 的信号电平转换。当输入侧电源未供电或无输入信号，而输出侧电源供电正常时，隔离器输出默认电平。

商品特性

超低功耗：每通道 0.58mA（在 1Mbps 时）
高速率：200Mbps
高共模瞬变抗扰度：典型值 75kV/μs
对辐射和传导噪声具备高抗干扰能力
低传输延时：典型延时 9ns
隔离电压：交流 3000Vrms
增强型 ESD 防护能力：符合 ESDA/JEDEC JS-001-2017 标准，HBM 模式 ±8kV
宽工作温度范围：-40℃ ~ 125℃
符合 RoHS 要求的 SOP-8 封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离式 ADC 与 DAC
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	200Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000

	属性	参数值
	CMTI(kV/us)	75kV/us
	传播延迟(tpd)	9ns
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
