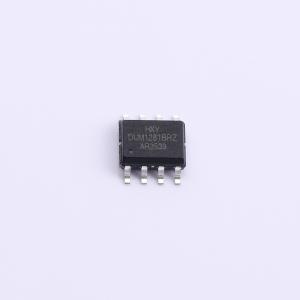

ADUM1281BRZ-HXY

双通道数字隔离器，采用智能分压技术，传输通道独立，可实现多种传输方向配置

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器包含1路正向和1路反向通道，支持最高200Mbps的数据速率，具备优良的信号传输完整性。器件隔离耐压达3000VRMS，可有效阻隔高电压干扰并保障系统安全。采用高抗扰设计，具有低传播延迟和高通道间匹配特性，适用于对信号同步性要求较高的场景。典型应用包括通信接口隔离、电源管理系统、医疗设备信号传输及高精度数据采集单元，实现双向数据交互的同时，抑制共模噪声与地环路影响。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ADUM1281BRZ-HXY
商品编号: C52260375
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

ADUM1281BRZ数字隔离器采用智能分压技术，利用电容分压原理实现电压信号跨越隔离介质的精准传输，无需调制和解调过程。其传输通道彼此独立，支持多种传输方向配置，提供1.5kV rms至5.0kV rms的隔离耐压等级，支持DC至600Mbps的信号传输速率。该产品工作电压为3.0V，并支持3.0V至5.5V的信号电平转换。当输入侧电源未供电或无输入信号而输出侧电源正常时，隔离器输出默认逻辑电平。

商品特性

超低功耗：0.58mA/通道（1Mbps时）
高速率：200Mbps
高共模瞬变抗扰度：典型值75kV/μs
对辐射和传导噪声的高抗干扰能力
低传输延时：典型值9ns
隔离电压：交流3000Vrms
增强型ESD防护能力，符合ESDA/JEDEC JS-001-2017标准，人体模型等级±8kV
宽工作温度范围：-40℃～125℃
符合RoHS要求的SOP-8封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离式ADC与DAC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	200Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	75kV/us

	属性	参数值
	传播延迟(tpd)	9ns
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
