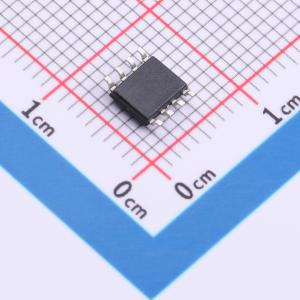

温馨提醒：图片仅供参考，商品以实物为准

ISO7421DR-HXY

双通道数字隔离器，采用分压技术，传输通道独立，可实现多种传输方向配置，具备低功耗、高速率、高CMI值等特性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器集成1个正向和1个反向信号通道，支持最高10Mbps的数据传输速率，满足高速通信需求。器件提供3000VRMS的隔离电压，有效隔离不同电位的电路，确保系统安全。采用电容隔离技术，具备良好的抗干扰能力与长期稳定性。工作温度范围宽，适用于对电气隔离有要求的通信接口、电源管理、医疗设备及高精度测量仪器等场景，可实现信号在隔离段间的可靠双向传输。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ISO7421DR-HXY
商品编号: C52260367
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

ISO7421DR 数字隔离器具备卓越的性能特征和可靠性，其整体性能优于光耦合器及其他原理的数字隔离器产品。该器件采用新一代智能分压技术，基于电容分压原理，无需调制与解调即可实现电压信号跨越隔离介质的精确传输。产品各传输通道相互独立，支持多种传输方向配置，可提供 1.5kV rms 至 5.0kV rms 的隔离耐压等级，并支持 DC 至 600Mbps 的信号传输。其工作电压范围为 3.0V 至 5.5V，同时支持 3.0V 至 5.5V 的信号电平转换。当输入侧电源未供电或无输入信号，而输出侧电源供电正常时，隔离器输出将保持默认电平。

商品特性

超低功耗：0.58mA/通道（1Mbps 时）
高速率：10Mbps
高共模瞬变抗扰度：典型值 75kV/μs
对辐射和传导噪声具备高抗干扰能力
低传输延时：典型延时 9ns
隔离电压：交流 3000Vrms
增强型 ESD 防护能力：符合 ESDA/JEDEC JS-001-2017 标准，HBM 模式 ±8kV
宽工作温度范围：-40℃ ~ 125℃
符合 RoHS 要求的 SOP-8 封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离式 ADC 与 DAC
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	10Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	75kV/us

	属性	参数值
	传播延迟(tpd)	9ns
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
