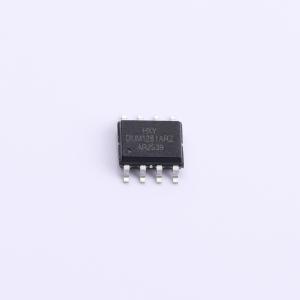

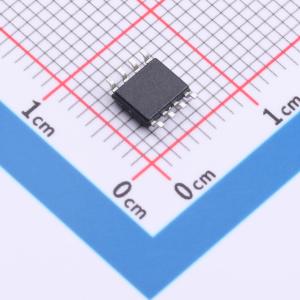

温馨提醒：图片仅供参考，商品以实物为准

ADUM1281ARZ-HXY

双通道数字隔离器，采用智能分压技术，传输通道独立，可实现多种传输方向配置，具有超低功耗、高速率、高CMI值等特性

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器包含1个正向和1个反向数据通道，支持最高10Mbps的信号传输速率，满足中高速数字信号隔离需求。器件具备3000VRMS的隔离耐压能力，可有效阻隔高电压干扰并防止接地环路影响。基于电容隔离技术，具有良好的抗噪声性能和温度稳定性。适用于各类需要实现信号单向或双向隔离传输的应用，如电源管理系统、通信接口隔离、医疗设备电路及精密测量装置，确保不同电位区域间信号的可靠传递。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ADUM1281ARZ-HXY
商品编号: C52260362
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.138克(g)

商品参数

商品概述

该数字隔离器采用智能分压技术，利用电容分压原理，无需调制和解调即可实现电压信号跨越隔离介质的精准传输。其性能优于光耦及其他原理的数字隔离器。各传输通道相互独立，支持多种传输方向配置，提供1.5kV rms至5.0kV rms的隔离耐压等级，支持DC至600Mbps的信号传输。工作电压范围为3.0V至5.5V，并支持相同范围的信号电平转换。当输入侧电源断电或无输入信号而输出侧供电正常时，隔离器输出默认电平。

商品特性

超低功耗：0.58mA/通道（1Mbps时）
高速率：10Mbps
高共模瞬变抗扰度：典型值75kV/μs
对辐射和传导噪声的高抗干扰能力
低传输延时：典型延时9ns
隔离电压：交流3000Vrms
增强ESD防护能力：符合ESDA/JEDEC JS-001-2017标准，HBM模式±8kV
宽温度范围：-40℃ ~ 125℃
符合RoHS要求的SOP-8封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离ADC、DAC
电机控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	10Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	75kV/us

	属性	参数值
	传播延迟(tpd)	-
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
