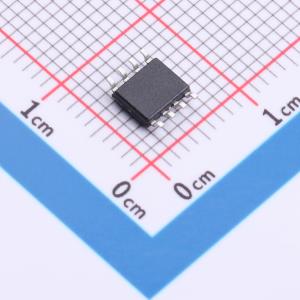

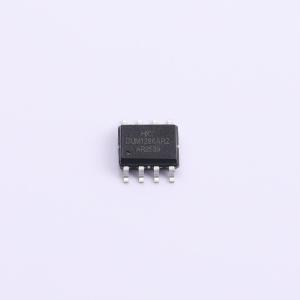

温馨提醒：图片仅供参考，商品以实物为准

ADUM1286ARZ-HXY

双通道数字隔离器，采用智能分压技术，传输通道独立，可实现多种传输方向配置

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器具备1个正向与1个反向信号通道，支持最高10Mbps的数据传输速率，适用于中等速度的数字信号隔离场景。其隔离耐压达3000VRMS，可有效阻断高电压传导，保护低压侧电路。采用电容隔离技术，具有低功耗、高抗干扰能力及良好的瞬态响应特性。常用于需要实现双向通信隔离的电源控制、医疗电子、通信模块及测量仪器中，实现地电位隔离、噪声抑制与信号完整性保障，适用于对电气安全和系统可靠性有要求的电路设计。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ADUM1286ARZ-HXY
商品编号: C52260363
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.136克(g)

商品参数

商品概述

ADUM1286ARZ数字隔离器具备卓越的性能特征与可靠性，整体性能优于光耦及其他原理的数字隔离器。其采用新一代智能分压技术，基于电容分压原理，无需调制与解调即可实现电压信号跨越隔离介质的精准传输。该产品各传输通道相互独立，支持多种传输方向配置，可提供1.5kV rms至5.0kV rms的隔离耐压等级，并支持DC至600Mbps的信号传输。工作电压范围为3.0V至5.5V，同时支持3.0V至5.5V的信号电平转换。当输入侧电源未供电或无输入信号，而输出侧电源供电正常时，隔离器输出默认电平。

商品特性

超低功耗：0.58mA/通道（1Mbps时）
高速率：10Mbps
高CMTI值：典型值75kV/μs
对辐射和传导噪声的高抗干扰能力
低传输延时：典型延时9ns
隔离电压：交流3000Vrms
增强ESD防护能力：符合ESDA/JEDEC JS-001-2017标准，HBM模式±8kV
宽温度范围：-40℃ ~ 125℃
符合RoHS要求的SOP-8封装

应用领域

通用多通道隔离
工业现场总线隔离
工业自动化系统
隔离式开关电源
隔离ADC、DAC

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	1
	最大数据速率	10Mbps
	默认输出	高电平
	隔离电压(Vrms)	3000
	CMTI(kV/us)	75kV/us

	属性	参数值
	传播延迟(tpd)	9ns
	功能特性	-
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
