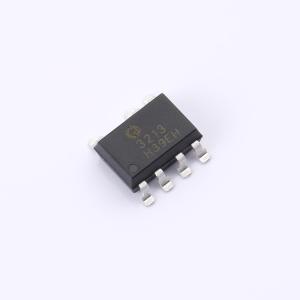

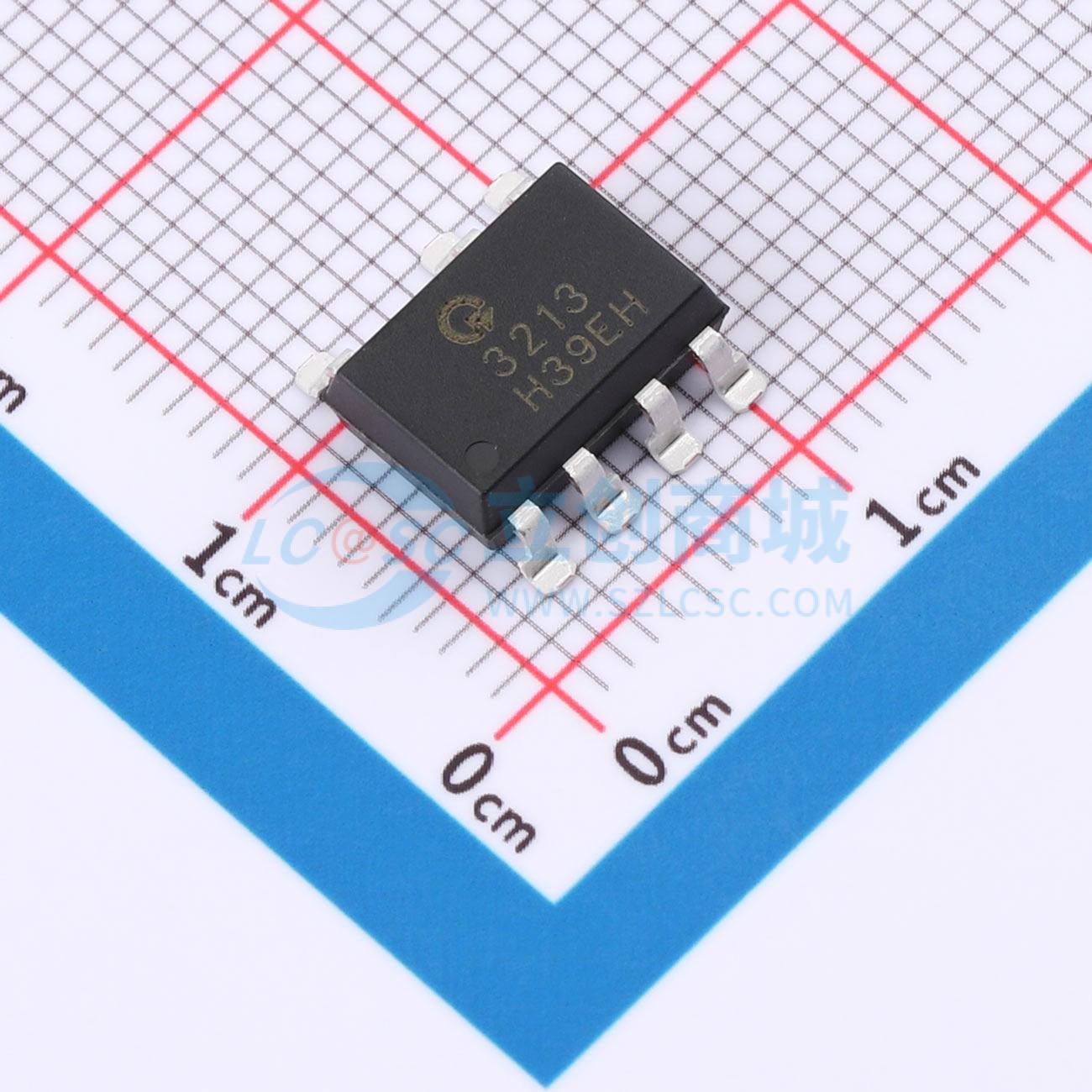

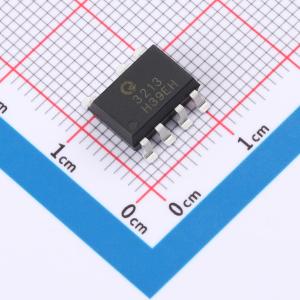

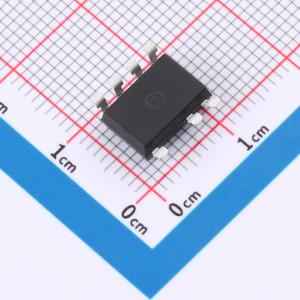

QX3213-CuH-SE
可控硅光耦，用于电子控制和负载间接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMD7封装固态继电器（过零），5000V隔离电压，VDRM:600V IT(RMS):1.2A
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX3213-CuH-SE
- 商品编号
- C52164453
- 商品封装
- SMD-7P
- 包装方式
- 编带
- 商品毛重
- 1.0322克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 有 | |
| 输入类型 | - | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 600V | |
| 输出电流(It(rms)) | 1.2A | |
| 正向压降(Vf) | 1.23V | |
| 正向电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 200V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | - | |
| 工作温度 | -40℃~+85℃ | |
| 端子数 | 7 | |
| 保持电流(Ih) | 25mA | |
| 浪涌电流 | 12A | |
| 功能特性 | - |
商品概述
QXx213系列器件是一种光电耦合器，由GaAs红外发光二极管、单片硅过零相位光电双向晶闸管以及主输出双向可控硅元件组成。该器件设计用于电子控制与负载之间的接口，以控制115VAC至240VAC范围内的感性负载操作。
商品特性
- 峰值击穿电压：600V
- 多种负载电流选择：0.3A、0.6A、0.9A、1.2A
- 高输入-输出隔离电压：VISO = 5000 Vrms
- 工作温度范围：-40℃ ~ 85℃
- 符合加强绝缘标准
- 符合安规标准：UL 1577、VDE DIN EN60747-5-5 (VDE 0884-5)、CQC11-471543-2022
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 办公设备
- 家用电器
