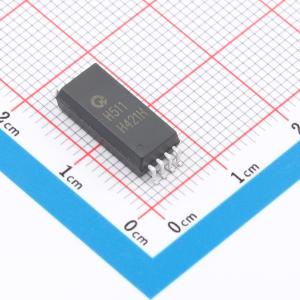

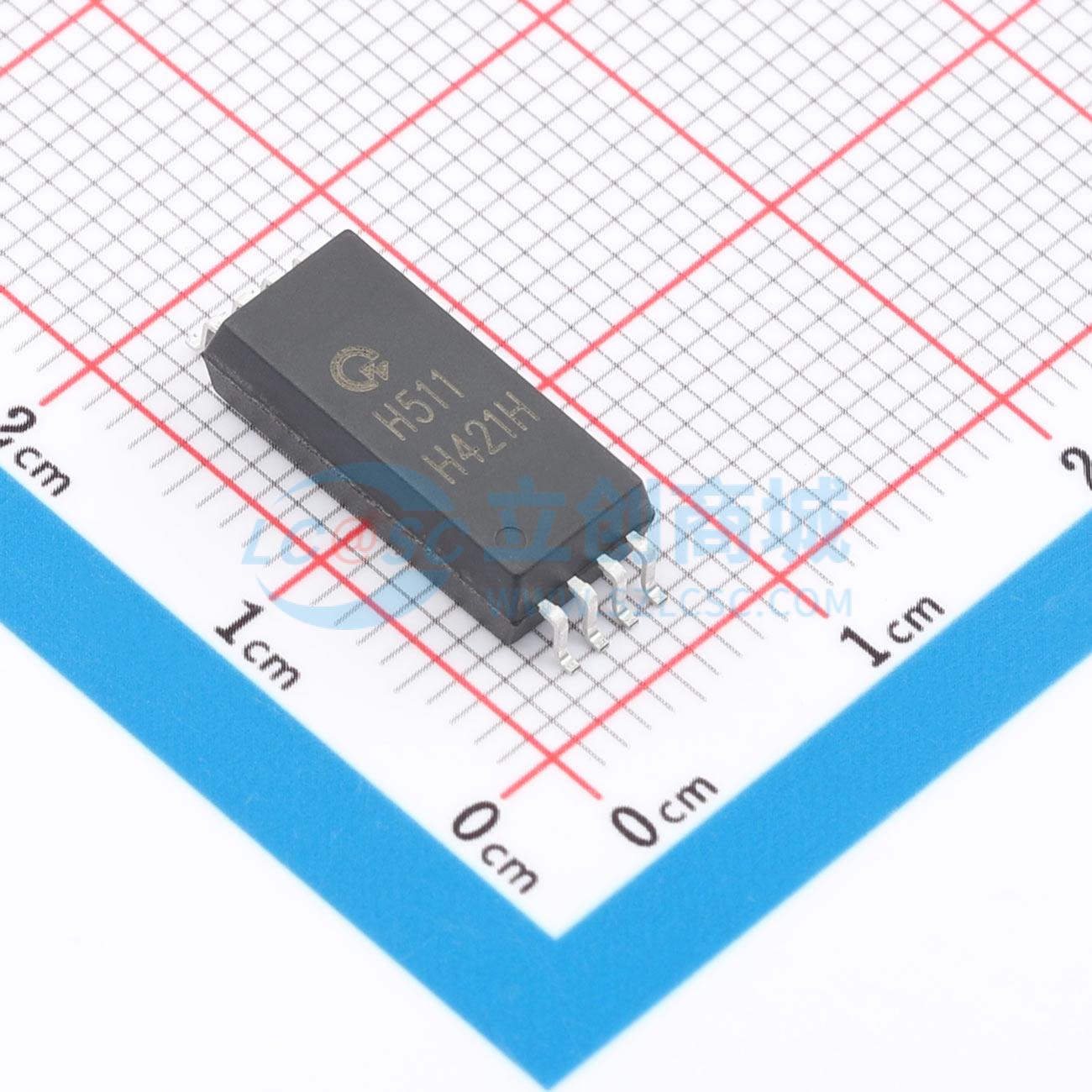

温馨提醒：图片仅供参考，商品以实物为准
QXH511-CuH-L
单通道高速光耦合器，含高速光电检测器，集电极开路输出，适用于CMOS-LSTTL-TTL接口等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LSOP8封装1M高速光耦 ，7500V隔离电压，电源电压：30V
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QXH511-CuH-L
- 商品编号
- C52164472
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 30V | |
| 隔离电压(Vrms) | 7.5kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 1Mbps | |
| CTR-电流传输比 | 19% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 150ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 200ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 30V | |
| 正向压降(Vf) | 1.36V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA | |
| 功能特性 | 开集电极输出 |
商品概述
QXH511是一种单通道高速光耦合器，由一个850nm的AlGaAs LED与一个高速光电检测器光学耦合组成。光电二极管偏置和输出晶体管集电极的独立连接，通过降低基极-集电极电容，使其速度比传统光电晶体管耦合器提高了数个数量级。
商品特性
- 高比特率：1 MBit/s
- 输入与输出之间具有高隔离电压（Viso=8000 V rms）
- 工作温度范围：-40℃ to +125℃
- 集电极开路输出
应用领域
- 输出接口
- 通信设备
- 电机驱动中的功率晶体管隔离
- 低速光电晶体管光电耦合器的替代品
