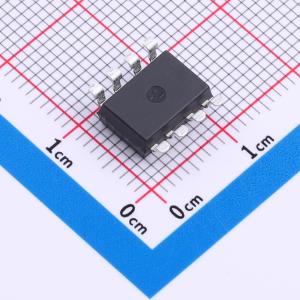

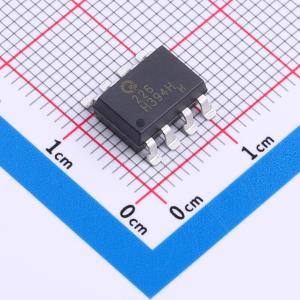

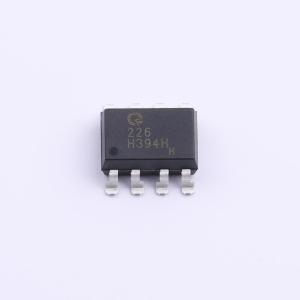

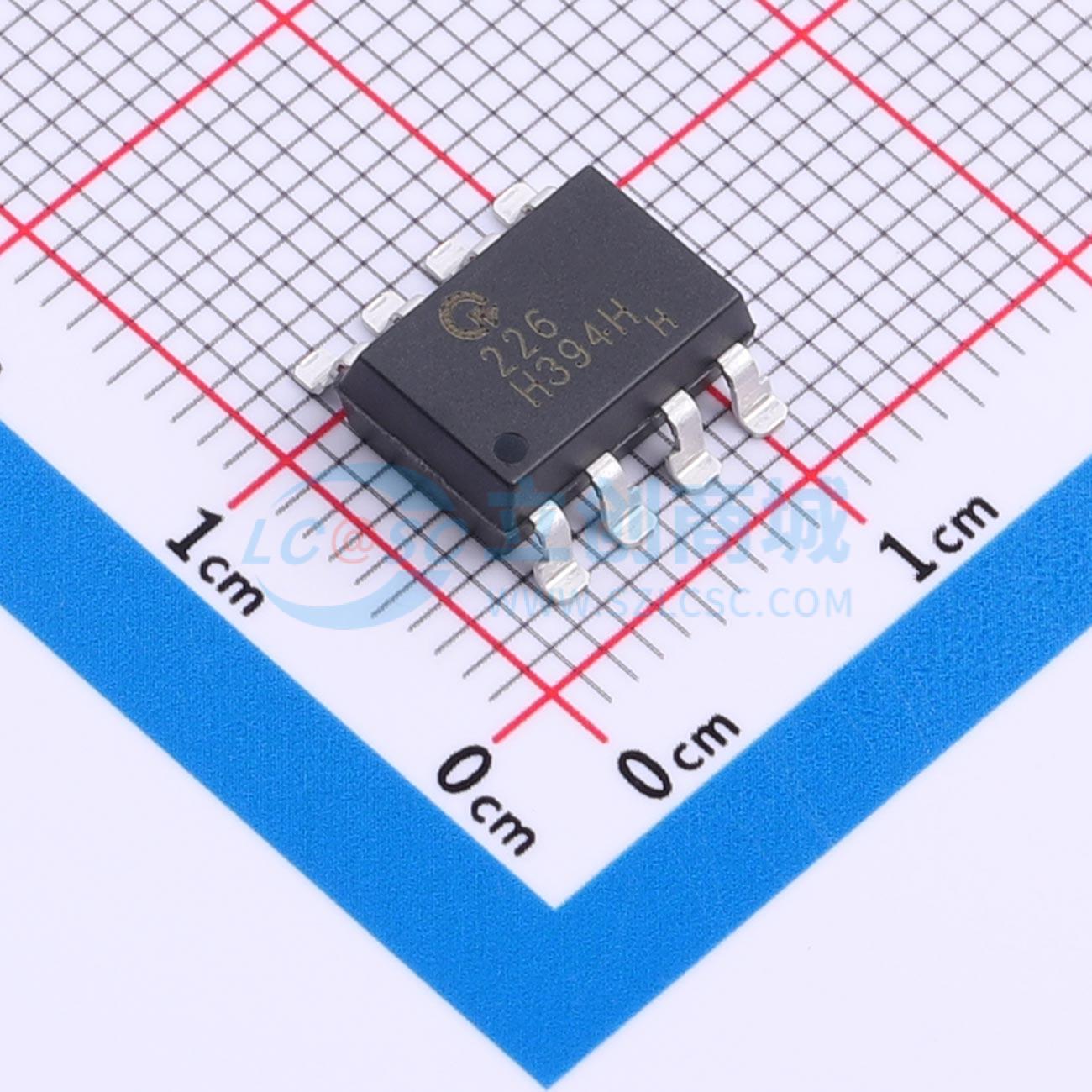

QX226-CuH-SH
光继电器，由红外发光二极管、光电发生器和MOSFET耦合组成，具有常开、单刀单掷、高灵敏度、低导通电阻等特点
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMD8封装双通道光继电器 5000V隔离电压，负载电压600V, 负载电流：0.04A 工作温度：-40~+125℃ 符合AEC-Q101
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX226-CuH-SH
- 商品编号
- C52164487
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 1.0362克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 两组常开:2A(双刀单掷-常开) | |
| 连续负载电流 | 40mA | |
| 负载电压 | 600V | |
| 正向压降(Vf) | 1.35V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 36Ω | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 120us | |
| 截止时间(Toff) | 350us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | - | |
| 绝缘电阻 | 10MΩ | |
| 功能特性 | - |
商品概述
QX216和QX226光继电器由红外发光二极管、光电电压发生器和光电MOSFET耦合组成。
商品特性
- 常开、单刀单掷
- 控制600V交流或直流电压
- 开关40mA负载
- 控制低电平模拟信号
- 高灵敏度，低导通电阻
- 低电平断态漏电流
- 高隔离电压5000 Vrms (DIP / SMD)
- 无铅，符合RoHS标准
应用领域
- 通讯产品
- 调制解调器/传感器
- 移动电话/安全设备
- 测量和测试设备
- 工厂自动化设备
- 高速检验机器
