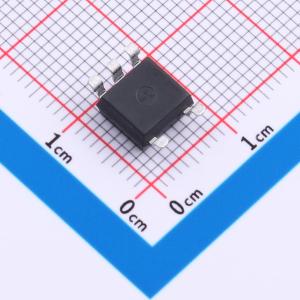

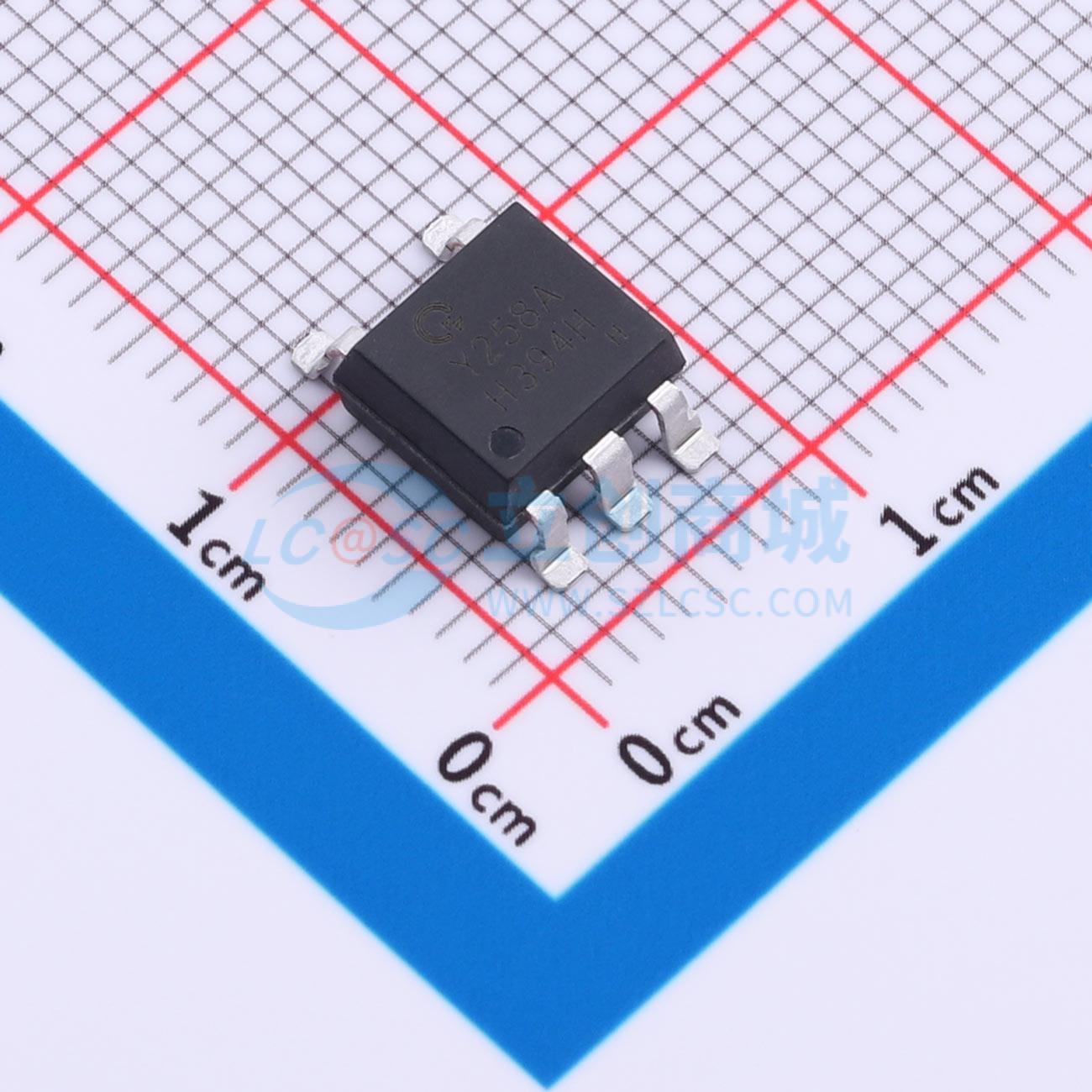

温馨提醒：图片仅供参考，商品以实物为准
QXY258A-CuH-SH
高压光MOSFET继电器，符合加强绝缘标准，成本效益良好
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMD5封装光继电器 5000V隔离电压，负载电压1500V, 负载电流：0.02A 工作温度：-40~+125℃
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QXY258A-CuH-SH
- 商品编号
- C52164493
- 商品封装
- SMD-5P
- 包装方式
- 编带
- 商品毛重
- 0.9232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | - | |
| 连续负载电流 | 20mA | |
| 负载电压 | 1.5kV | |
| 正向压降(Vf) | 1.3V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 190Ω | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 300us | |
| 截止时间(Toff) | 280us | |
| 输入类型 | - | |
| 工作温度 | -40℃~+105℃ | |
| 总功耗(Pd) | 410mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
QXY258A是一款高压光继电器，其AlGaAs红外发光二极管输入级通过光耦合连接至高压输出检测器电路。该检测器电路包含一个高速光伏二极管阵列及驱动电路，用于控制两个分立高压MOSFET的导通与关断。
商品特性
- 负载电压：1500V
- 输入-输出隔离电压 (VISO = 5000 Vrms)
- 工作温度: -40°C ~ +105°C
- 符合加强绝缘标准
- 良好的成本效益
应用领域
- 蓄电池绝缘电阻测量/漏电检测
- 汽车电池BMS拓扑结构
- 测量仪器
- 数据通信设备
