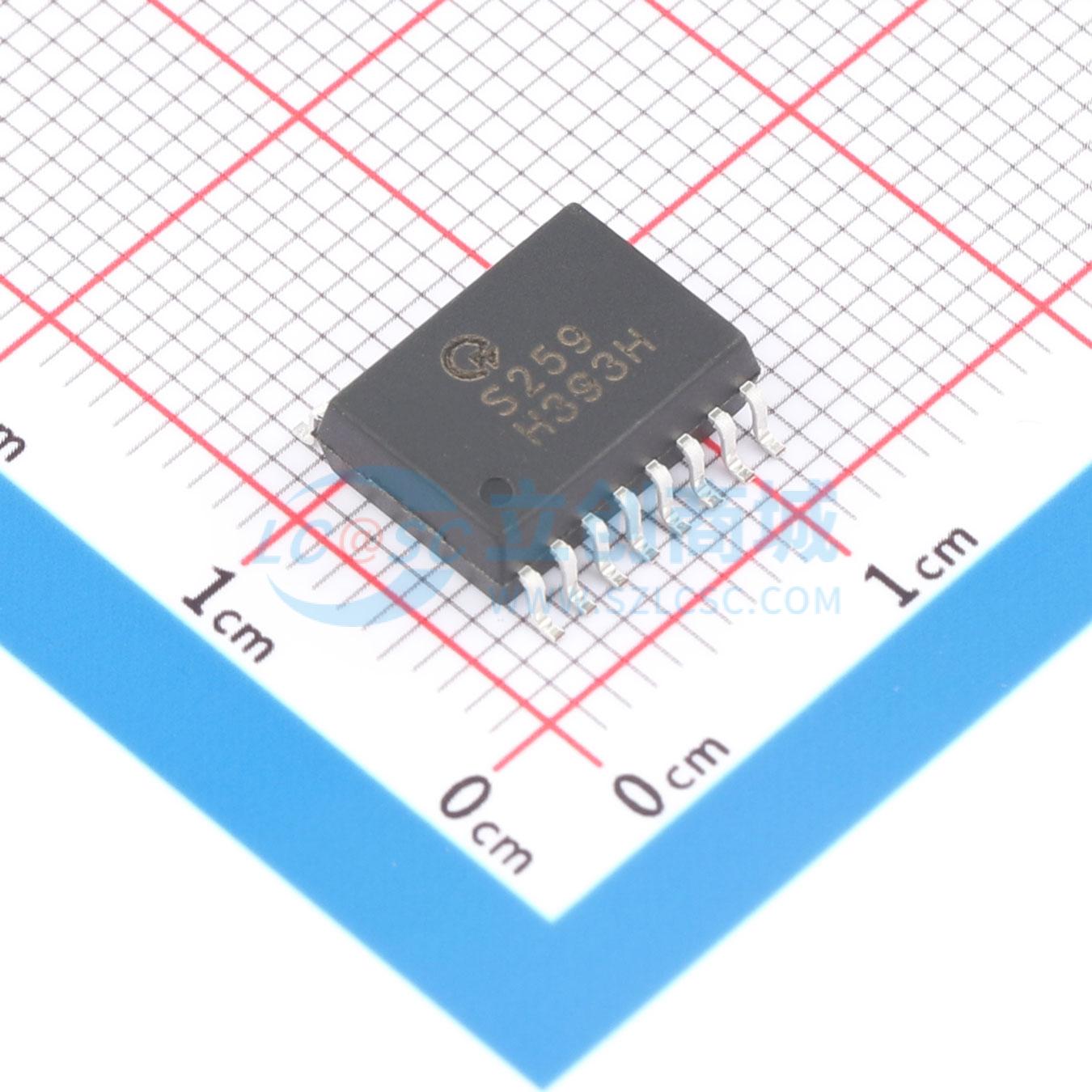

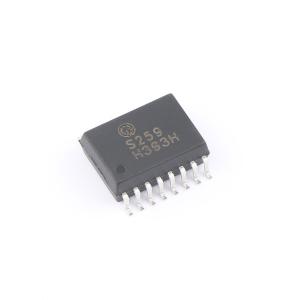

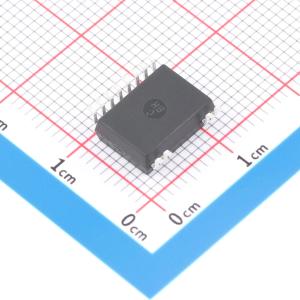

QXS259-CuH-S
QXS259-CuH-S
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOP16封装光继电器 5000V隔离电压，负载电压1800V, 负载电流：0.05A
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QXS259-CuH-S
- 商品编号
- C52164506
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 1.336824克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | - | |
| 连续负载电流 | 50mA | |
| 负载电压 | 1.5kV | |
| 正向压降(Vf) | 1.35V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 30Ω | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 100us | |
| 截止时间(Toff) | 150us | |
| 输入类型 | - | |
| 工作温度 | -40℃~+105℃ | |
| 总功耗(Pd) | 1000mW | |
| 绝缘电阻 | - | |
| 功能特性 | - |
商品概述
QXS259 是一款高压光继电器，其输入级采用 AlGaAs 红外发光二极管，通过光耦合方式驱动高压输出检测器电路。该电路包含高速光伏二极管阵列和驱动电路，用于控制两个分立高压 MOSFET 的导通与关断。该系列产品提供增强型绝缘和高可靠性，能够在高温工业应用中实现安全的信号隔离。器件采用 16 引脚 SOP 封装。
商品特性
- 紧凑型固态双向信号开关
- 输入与输出间隔离电压高 (VISO = 5000 Vrms)
- 工作温度范围：-40℃ ~ +105℃
- 关断状态漏电流低
- 符合增强型绝缘标准
- 无铅，符合 RoHS 标准
应用领域
- 蓄电池绝缘电阻测量/漏电检测
- 汽车电池 BMS 拓扑结构
