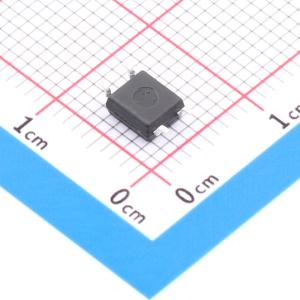

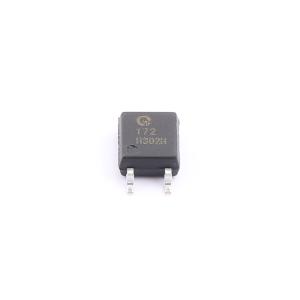

温馨提醒：图片仅供参考，商品以实物为准
QX172-CuH-S
光继电器，由红外发光二极管、光电发生器和MOSFET组成，具有常开单刀单掷、高灵敏度、低导通电阻、低电平关断漏电流等特点，无铅且符合RoHS标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOP4封装光继电器 3750V隔离电压，负载电压：60V，负载电流：0.5A
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX172-CuH-S
- 商品编号
- C52164474
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 一组常开:2A(单刀单掷-常开) | |
| 连续负载电流 | 500mA | |
| 负载电压 | 60V | |
| 正向压降(Vf) | 1.3V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 90mΩ | |
| 隔离电压(Vrms) | 3.75kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 170us | |
| 截止时间(Toff) | 140us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | - | |
| 绝缘电阻 | 1000MΩ | |
| 功能特性 | - |
商品特性
- 常开，单刀单掷
- 控制 60V 交流或直流电压
- 开关 500mA 负载
- 控制低电平模拟信号
- 高灵敏度，低导通电阻
- 低电平关断漏电流
- 高隔离电压 3750 ~Vrms
- 无铅，符合 RoHS 标准
应用领域
- 通讯产品
- 调制解调器/传感器
- 移动电话/安全设备
- 测量和测试设备
- 工厂自动化设备
