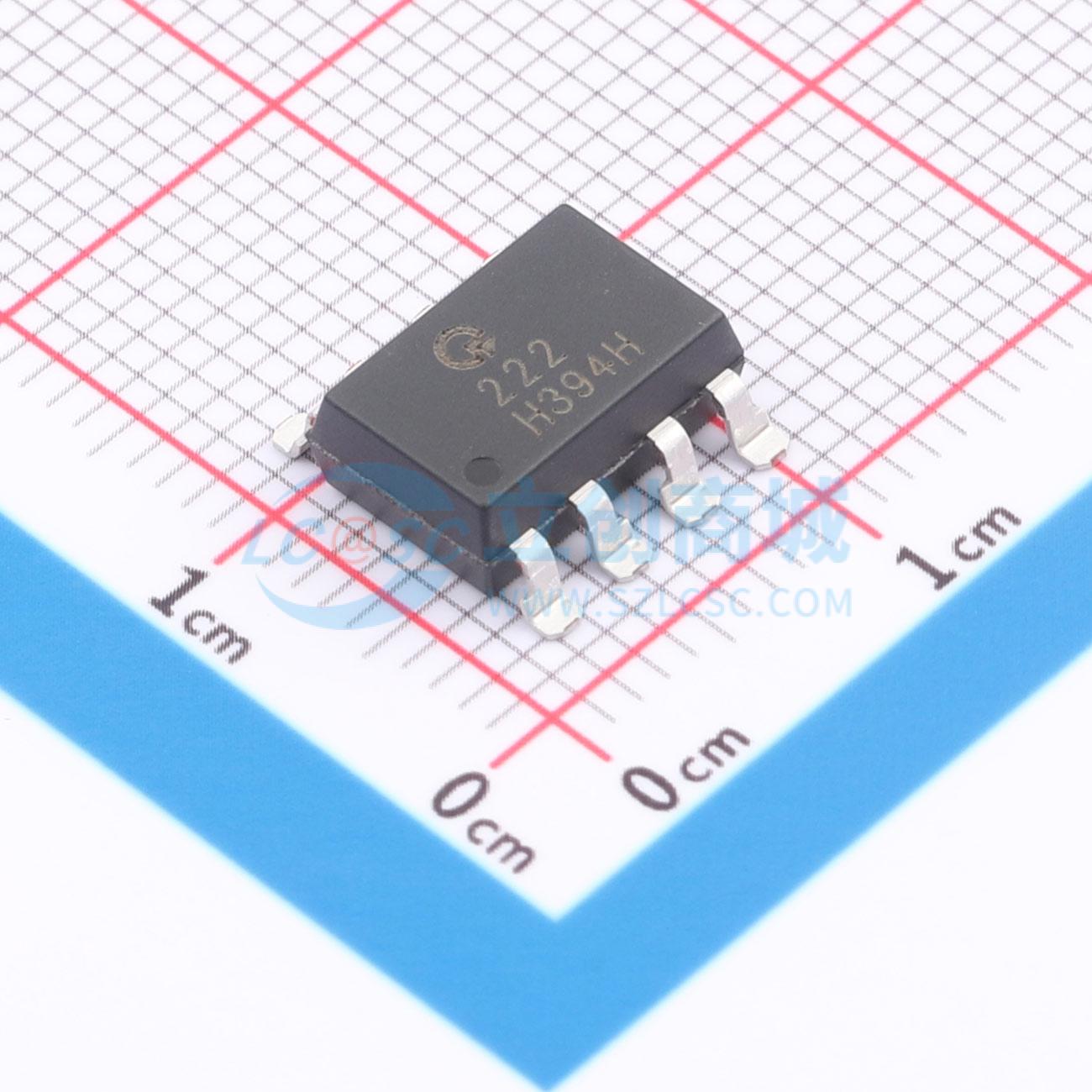

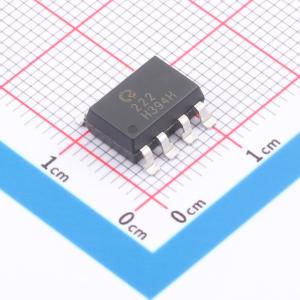

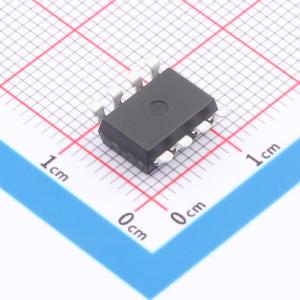

QX222-CuH-S
由光MOSFET、光电电压发生器和红外LED组成的低导通电阻光电继电器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMD8封装双通道光继电器 5000V隔离电压，负载电压60V, 负载电流：0.5A
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX222-CuH-S
- 商品编号
- C52164482
- 商品封装
- SMD-8P
- 包装方式
- 编带
- 商品毛重
- 0.784942克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 固态继电器(MOS输出) | |
| 触点形式 | 两组常开:2A(双刀单掷-常开) | |
| 连续负载电流 | 500mA | |
| 负载电压 | 60V | |
| 正向压降(Vf) | 1.3V | |
| 正向电流(If) | 50mA | |
| 导通电阻 | 90mΩ | |
| 隔离电压(Vrms) | 5kV |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(Ton) | 400us | |
| 截止时间(Toff) | 250us | |
| 输入类型 | DC | |
| 工作温度 | -40℃~+85℃ | |
| 总功耗(Pd) | 850mW | |
| 绝缘电阻 | 50000MΩ | |
| 功能特性 | - |
商品概述
QX212 和 QX222 系列光电继电器由光MOSFET、光电电压发生器和红外LED组成。该系列产品实现了低导通电阻，具有良好的性价比。QX212 采用 4 引脚封装（DIP、SMD、DIP-M、SLM），QX222 采用 8 引脚封装（DIP、SMD）。
商品特性
- QX212：4引脚封装，单通道，常开（1 Form A）
- QX222：8引脚封装，双通道，常开（2 Form A）
- 负载电压：60V
- 负载电流：500mA
- 高灵敏度，低导通电阻
- 控制低电平模拟信号
- 低电平关断漏电流
- 输入-输出隔离电压高（V_ISO = 5000 V_rms）
- 无铅，符合 RoHS 标准
应用领域
- 通讯产品
- 调制解调器/传感器
- 移动电话/安全设备
- 自动化设备
- 测量仪器
- 高速检测机
