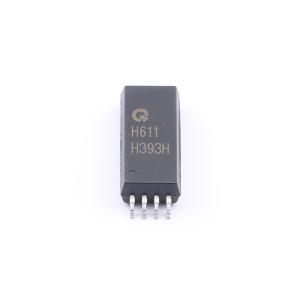

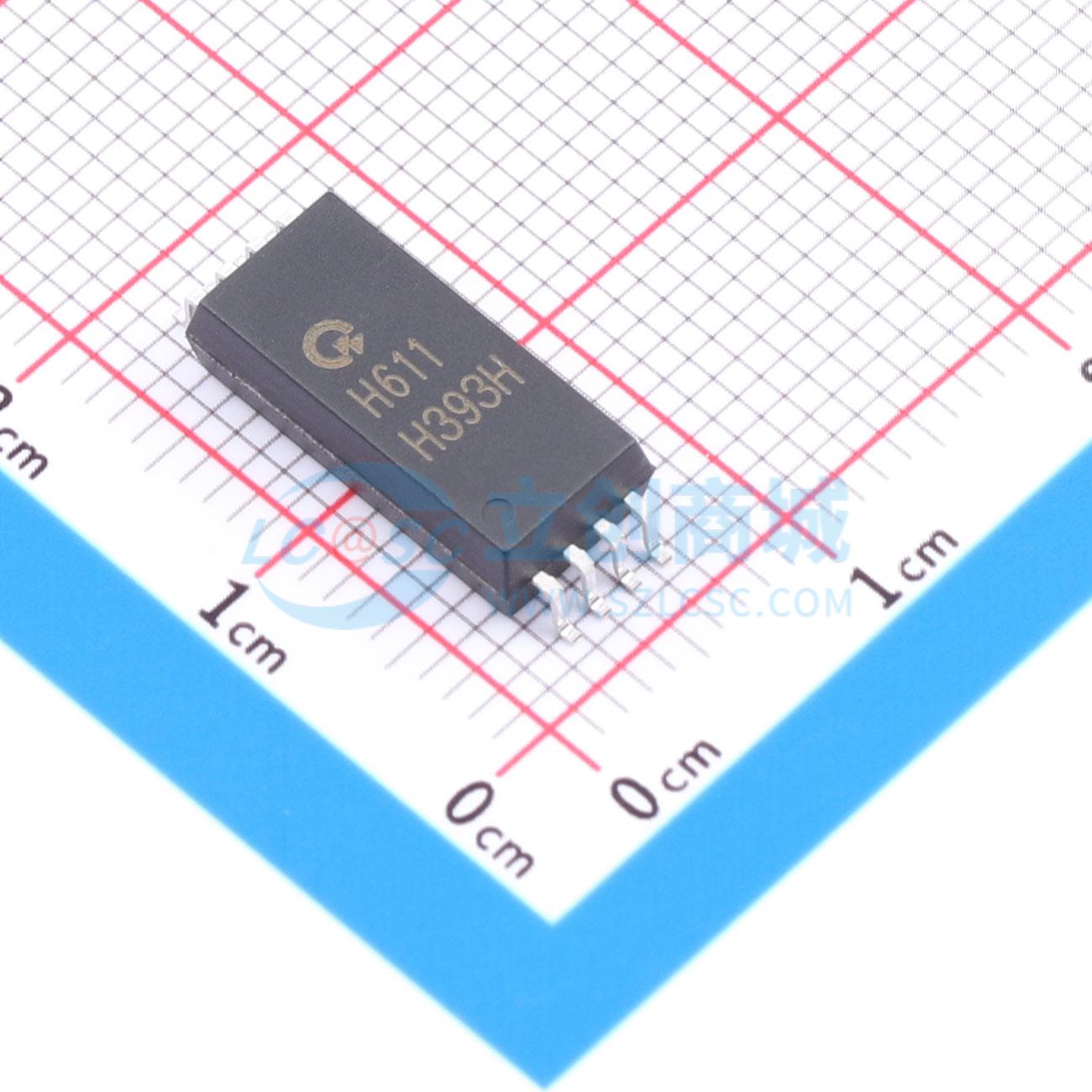

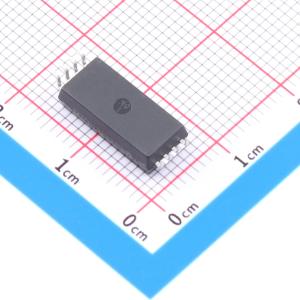

QXH611-CuH-L
高速光耦，内置850nm AlGaAS LED，耦合超高速集成光电检测器逻辑门，符合加强绝缘和安规标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LSOP8封装10M高速光耦 ，7500V隔离电压，电源电压：7V
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QXH611-CuH-L
- 商品编号
- C52164473
- 商品封装
- LSOP-8
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 2.7V~5.5V | |
| 隔离电压(Vrms) | 7.5kV | |
| CMTI(kV/us) | 30kV/us | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | - | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 100ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 100ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.38V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA | |
| 功能特性 | 开集电极输出 |
商品概述
QXH611 内部集成一个 850nm 波长的 AlGaAs LED，该 LED 通过光学方式耦合至一个具有选通输出的超高速集成光电检测逻辑门。该器件采用符合标准封装外形的 8 引脚小型封装。
商品特性
- 高比特率：10 MBit/s
- 工作温度：-40℃ ~ +125℃
- 符合加强绝缘标准
- 符合安规标准：UL 1577，VDE DIN EN60747-5-5（VDE 0884-5），CQC11-471543-2022
应用领域
- 接地回路消除
- LSTTL 转 TTL、LSTTL 或 5V CMOS
- 线路接收器与数据传输
- 开关电源
- 计算机外围接口
