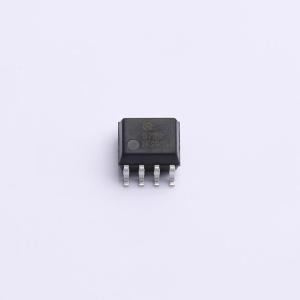

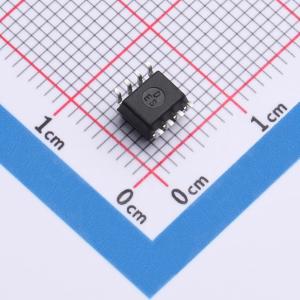

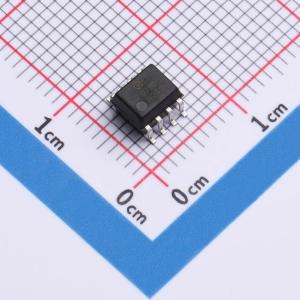

QX0720-CuH-S
单通道高速CMOS光耦合器，低功耗高性能
- 描述
- SOP8封装15M高速光耦 ，3750V隔离电压，电源电压：6V
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX0720-CuH-S
- 商品编号
- C52164461
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.39805克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 5.5V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 15Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ | |
| 传播延迟 tpLH | 40ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 36ns | |
| 输入阈值电流(FH) | 3mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 6.5V | |
| 正向压降(Vf) | 1.3V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | - |
商品概述
该器件是一款采用SOP8封装的单通道CMOS光耦合器。它利用最新的CMOS IC技术，以极低的功耗实现了卓越的性能。
商品特性
- 兼容CMOS：+3.3V和+5V
- 最大脉冲宽度失真：25ns
- 最大传播延迟：55ns
- 最大传播延迟偏移：40ns
- 高速：15MBd（最小）
- 最小共模抑制比：10kV/μs
- 工作温度范围：-40℃ ~ 105℃
- 具备无故障上电功能
- 符合安规标准：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022
应用领域
- 消除接地回路
- 数字现场总线隔离
- 多路数据传输
- 计算机外围接口
