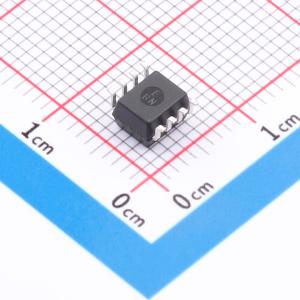

温馨提醒：图片仅供参考，商品以实物为准
QX0501-CuH-S
高速光耦合器，850nm AIGaAs LED 耦合高速光电检测器，TTL 电平兼容，集电极开路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOP8封装1M高速光耦 ，3750V隔离电压，电源电压：30V
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX0501-CuH-S
- 商品编号
- C52164462
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.4028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 5kV/us | |
| 传输速率 | 1Mbps | |
| CTR-电流传输比 | 15% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 150ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 200ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 30V | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA | |
| 功能特性 | 开集电极输出 |
商品概述
高速光耦合器包含一个850 nm的AlGaAs LED，该LED与一个高速光电探测器晶体管光学耦合。通过为光电二极管的偏置提供独立连接，降低了输入晶体管的基极-集电极电容，使其速度相比传统的光电晶体管光耦合器提高了数个数量级。
商品特性
- 高速响应 1 Mbit/s
- TTL 电平兼容
- 集电极开路输出
- 输入和输出之间的高隔离电压 (Viso=3750 V rms)
应用领域
- 输出接口
- 通信设备
- 电机驱动器中的功率晶体管隔离
- 替换低速光晶体管光耦合器
