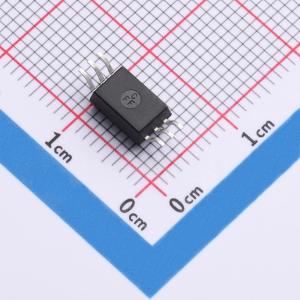

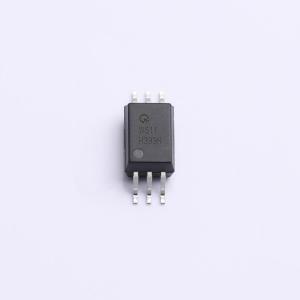

QXW511-CuH-W
单通道高速光耦合器，采用AIGaAs LED光学耦合到高速光电检测器，具有高隔离电压和TTL兼容性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOP6封装1M高速光耦 ，3750V隔离电压，电源电压：30V
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QXW511-CuH-W
- 商品编号
- C52164470
- 商品封装
- SOP-6
- 包装方式
- 编带
- 商品毛重
- 0.7607克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 30V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 1Mbps | |
| CTR-电流传输比 | 15% | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ | |
| 传播延迟 tpLH | 150ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 200ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 30V | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA | |
| 功能特性 | 开集电极输出 |
商品概述
QXW501和QXW511是一种单通道高速光耦合器，由一个850nm的AlGaAs LED与一个高速光电探测器晶体管光学耦合而成。光电二极管偏置的独立连接通过降低输入晶体管的基极-集电极电容，使其速度相比传统光电晶体管光耦合器提高了数个数量级。
商品特性
- 高比特率：1Mbit/s
- 输入与输出之间的高隔离电压(Viso=5000 V rms)
- 兼容TTL
- 集电极开路输出
- 符合安规标准：UL 1577、VDE DIN EN60747-5-5（VDE 0884-5）、CQC11-471543-2022
应用领域
- CMOS-LSTTL-TTL输出接口
- 通信设备
- 功率晶体管隔离
- 替代低速光电晶体管光耦合器
