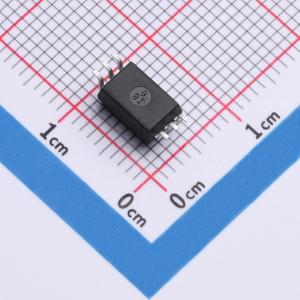

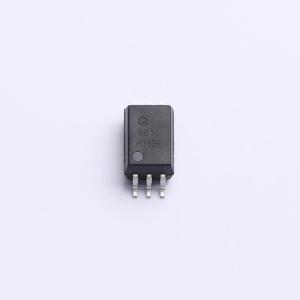

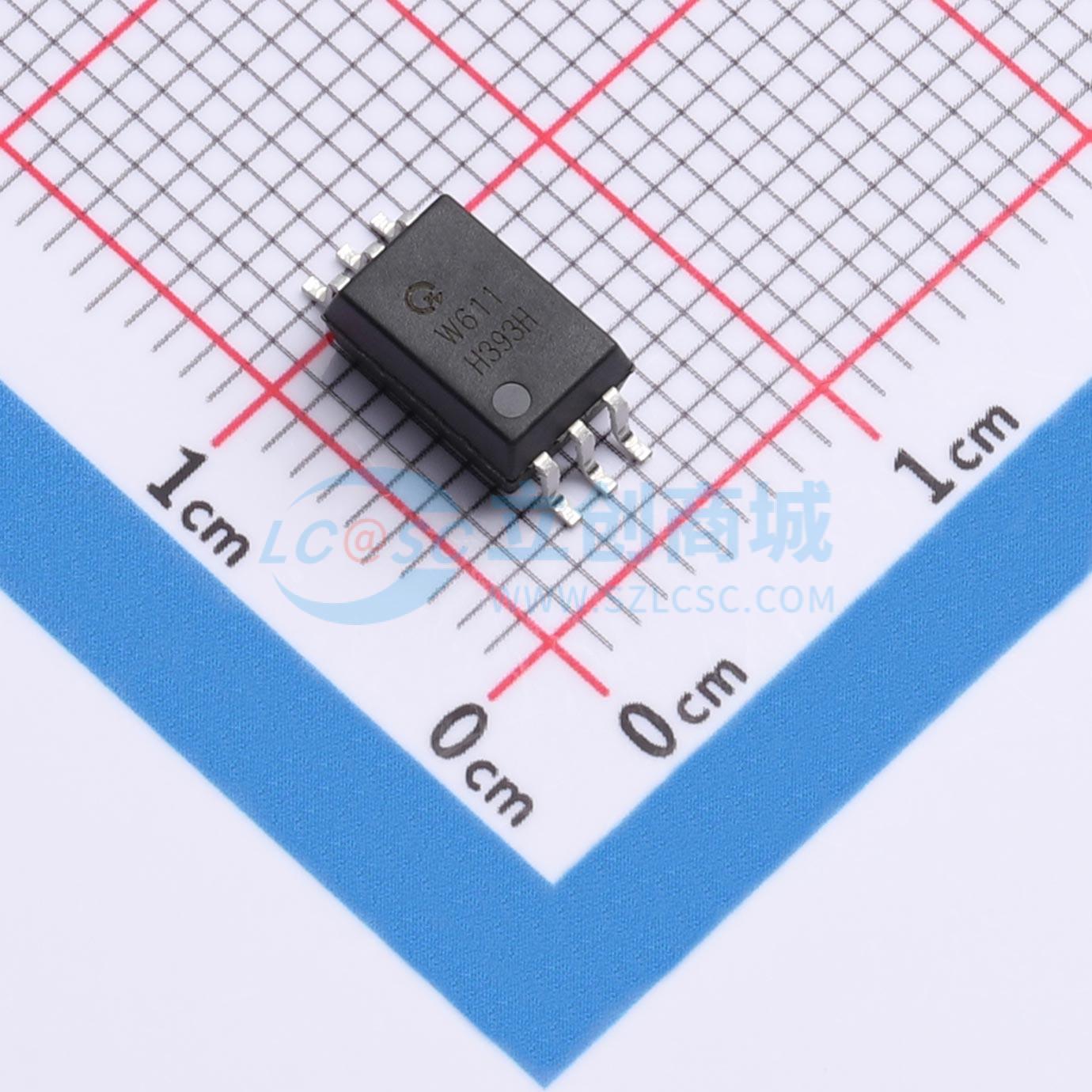

温馨提醒：图片仅供参考，商品以实物为准
QXW611-CuH-P
高速光耦，内置AIGaAS LED与光电检测器逻辑门，逻辑门输出，符合安规标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOP6封装10M高速光耦 ，3750V隔离电压，电源电压：7V
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QXW611-CuH-P
- 商品编号
- C52164469
- 商品封装
- SOP-6
- 包装方式
- 编带
- 商品毛重
- 0.7606克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 20kV/us | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+110℃ | |
| 传播延迟 tpLH | 41ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 50ns | |
| 输入阈值电流(FH) | 2.4mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.33V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA | |
| 功能特性 | 开集电极输出 |
商品概述
QXW600、QXW601、QXW611 内部集成一个 850nm 的 AlGaAs LED，该 LED 光学耦合至一个具有选通输出的超高速集成光电检测器逻辑门。
商品特性
- 高速 - 10 Mbit/s
- 输入与输出之间具备高隔离电压 (VISO = 5000 Vrms)
- 工作温度范围：-40℃ ~ 110℃
- 逻辑门输出
- 符合安全标准：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022
应用领域
- 接地回路消除
- 开关电源
- 计算机外围接口
- LSTTL 至 TTL、LSTTL 或 5V CMOS 电平转换
- 线路接收器与数据传输
