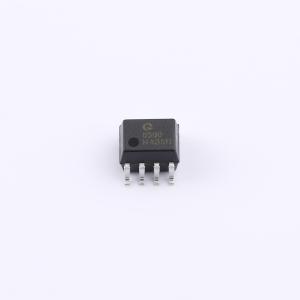

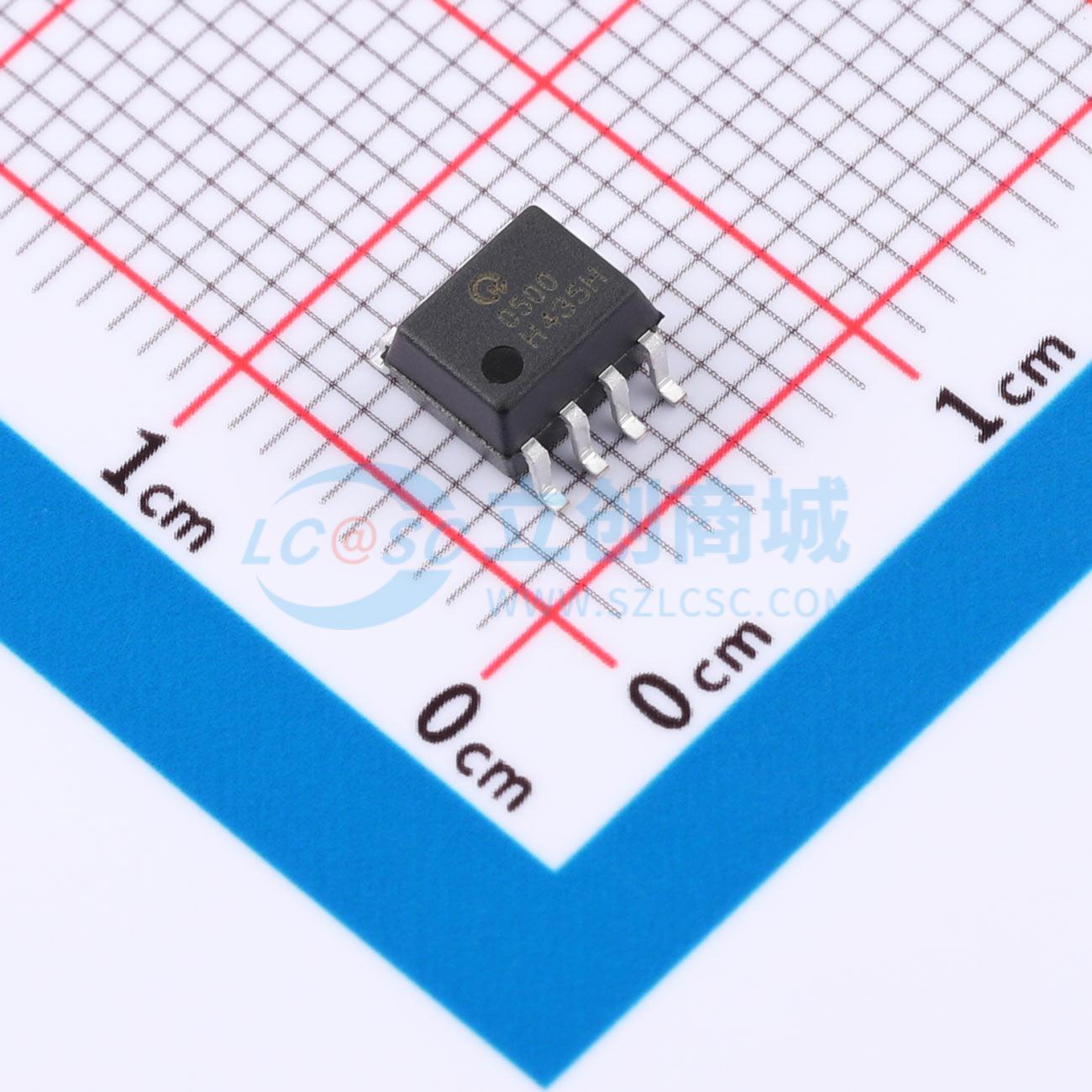

QX0500-CuH-S
高速光耦，集成光电探测器逻辑门，输出快速，符合加强绝缘标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOP8封装1M高速光耦 ，3750V隔离电压，电源电压：6V
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX0500-CuH-S
- 商品编号
- C52164463
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.4049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟 tpLH | 1us |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 300ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | - | |
| 正向压降(Vf) | 1.38V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
该器件由一个850nm的AlGaAs LED组成，其光学耦合至一个非常高速的集成光电探测器逻辑门，可实现快速输出。
商品特性
- 高比特率：1Mbit/s
- 输入与输出之间的高隔离电压 (VISO = 3750 Vrms)
- 工作温度范围：-40°C ~ +125°C
- 逻辑门输出
应用领域
- 接地回路消除
- 线路接收器与数据传输
- 开关电源
- 计算机外围接口
- 符合安规标准
