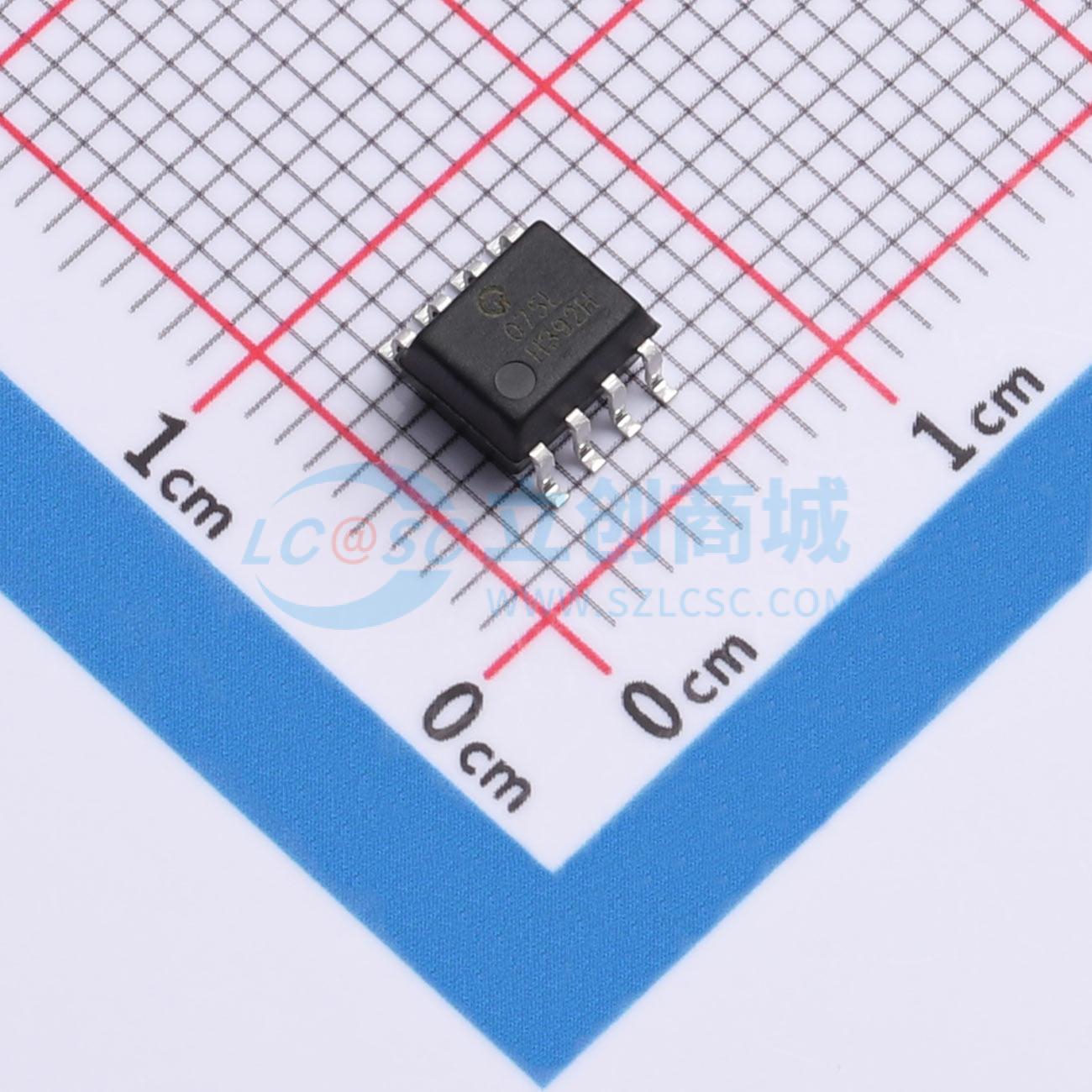

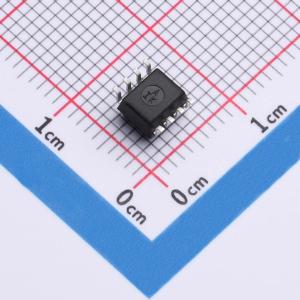

QX075L-CuH-S
高速低功耗双通道CMOS光耦
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SOP8封装15M双通道高速光耦 ，3750V隔离电压，电源电压：6V
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX075L-CuH-S
- 商品编号
- C52164460
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.3987克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 6V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 15Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+105℃ | |
| 传播延迟 tpLH | 62ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 28ns | |
| 输入阈值电流(FH) | 3mA | |
| 输出电流 | 10mA | |
| 耗散功率(Pd) | - | |
| 输出电压 | 6.5V | |
| 正向压降(Vf) | 1.46V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 20mA | |
| 功能特性 | - |
商品概述
双通道QX075L由高速LED和CMOS检测芯片组成。其最低数据传输速率达15Mbit/s，采用最新的CMOS集成电路技术，实现了卓越的高速性能和超低功耗。
商品特性
- 高速响应：15 MBit/s
- 宽工作温度范围：-40℃ ~ 105℃
- SOP8封装
- 共模抑制能力至少达10kV/μs
应用领域
- 数字现场总线隔离
- 多路复用数据传输
- 电脑外设接口
- 微处理器系统接口
- 直流/直流转换器
- 无短时脉冲电源启动功能
- 符合安规标准：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022
