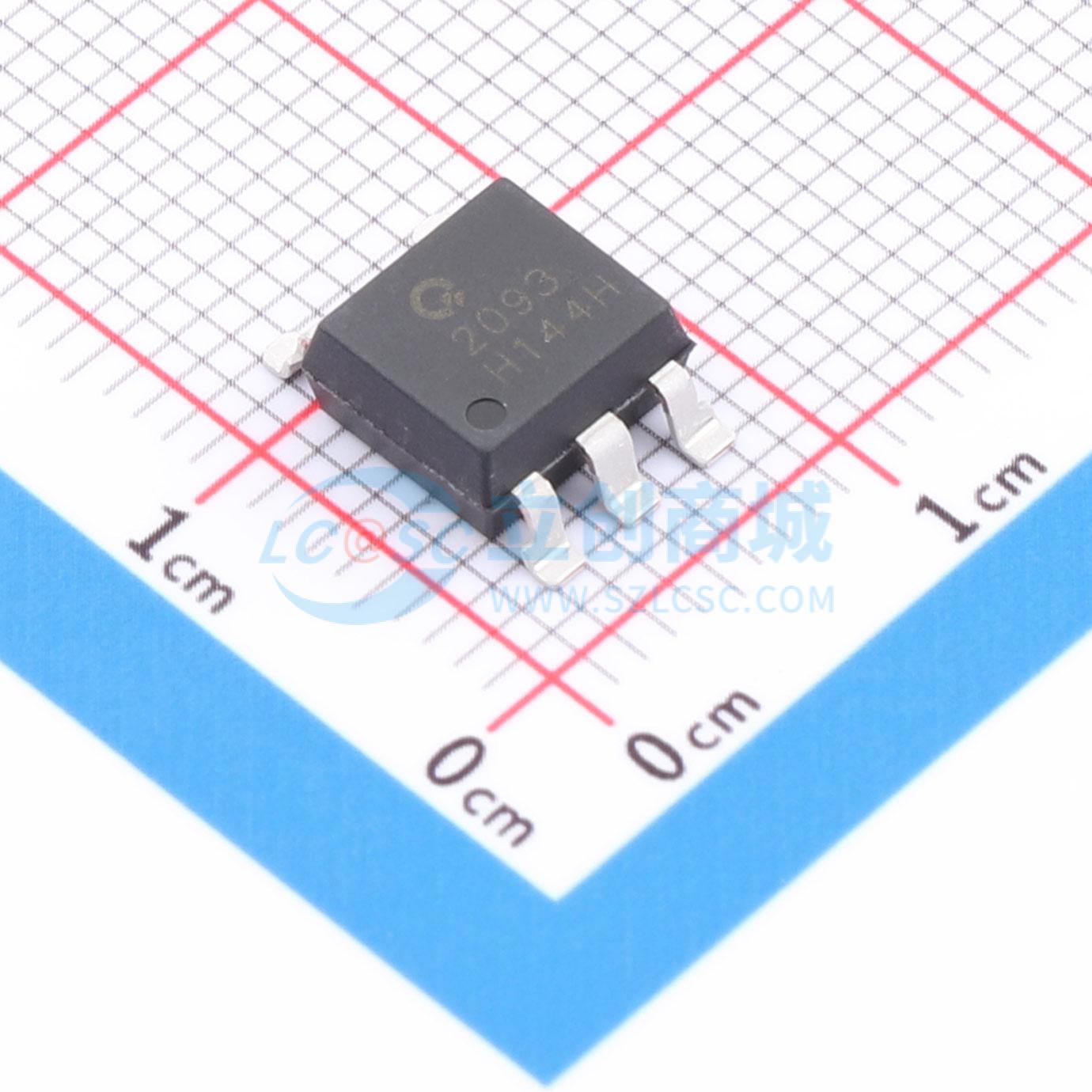

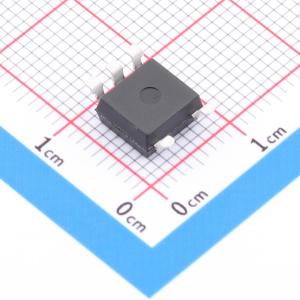

温馨提醒：图片仅供参考，商品以实物为准
QX2093-CuH-S
可控硅光耦，用于电子控制和负载接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SMD5封装非过零可控硅光耦，5000V隔离电压，VDRM:600V IT(RMS):0.3A
- 品牌名称
- NQUNXIN(群芯微电子)
- 商品型号
- QX2093-CuH-S
- 商品编号
- C52164456
- 商品封装
- SMD-5P
- 包装方式
- 编带
- 商品毛重
- 0.8857克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 可控硅输出光耦 | |
| 通道数 | 1 | |
| 过零功能 | 无 | |
| 输入类型 | - | |
| 可控硅类型 | 双向可控硅 | |
| 负载电压 | 600V | |
| 输出电流(It(rms)) | 300mA | |
| 正向压降(Vf) | 1.24V | |
| 正向电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态dv/dt | 1000V/us | |
| 隔离电压(Vrms) | 5kV | |
| 耗散功率(Pd) | 330mW | |
| 工作温度 | -40℃~+85℃ | |
| 端子数 | 5 | |
| 保持电流(Ih) | 25mA | |
| 浪涌电流 | 3A | |
| 功能特性 | 随机相位触发；过零触发 |
商品概述
QX2093系列器件是一种光电耦合器，每个器件由一个砷化镓红外发光二极管、一个单片硅过零光电双向晶闸管和一个主输出双向可控硅组成。它们设计用于电子控制与负载之间的接口，以控制115至240VAC范围内的感性负载操作。
商品特性
- 峰值击穿电压：600V
- 高输入-输出隔离电压 (VISO = 5000 Vrms)
- 工作温度范围：-40°C ~ 85°C
- 符合加强绝缘标准
- 符合安规标准：UL 1577，VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022
应用领域
- 开关电源
- 智能电表
- 工业控制
- 测量仪器
- 办公设备
- 家用电器
