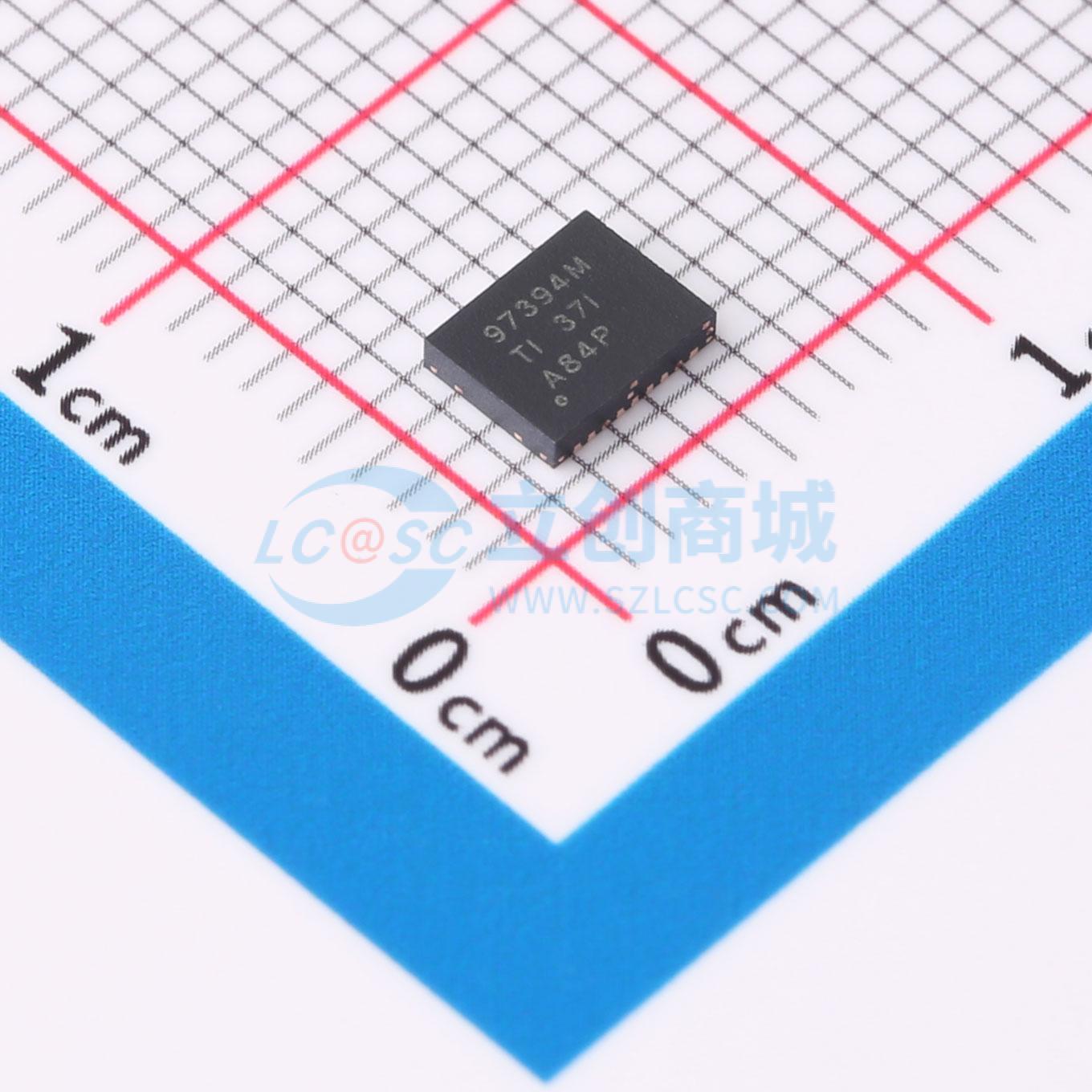

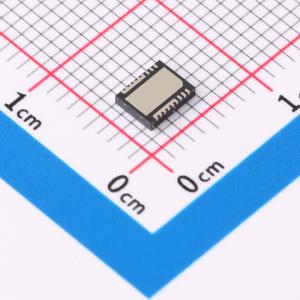

CSD97394Q4M

同步降压NexFET功率级

描述: CSD97394Q4M CSD97394Q4M 同步降压 NexFET™ 功率级
品牌名称: TI(德州仪器)
商品型号: CSD97394Q4M
商品编号: C529286
商品封装: PFDFN-8
包装方式: 编带
商品毛重: 0.085克(g)

商品参数

商品概述

CSD97394Q4M NexFET™ 功率级的设计经过高度优化，适用于高功率、高密度同步降压转换器。该产品集成了驱动器集成电路 (IC) 和 NexFET 技术来完善功率级开关功能。此驱动器 IC 具有内置可选二极管仿真功能，可启用断续传导模式 (DCM) 运行来提升轻负载效率。此外，驱动器 IC 支持 ULQ 模式，支持针对 Windows® 8 的联网待机功能。借助三态 PWM 输入，静态电流可减少至 130μA，并支持立即响应。当 SKIP# 保持在三态时，电流可减少至 8µA（恢复切换通常需要 20µs）。该器件在小型 3.5 × 4.5mm 外形尺寸封装中实现高电流、高效和高速开关功能。此外，印刷电路板 (PCB) 封装已经过优化，可帮助减少设计时间并简化总体系统设计。

商品特性

15A 电流时系统效率达 90%
最大额定持续电流 20A，峰值 45A
高频运行（高达 2MHz）
高密度 3.5 × 4.5mm 小外形尺寸无引线封装(SON)
超低电感封装
系统已优化的印刷电路板 (PCB) 封装
超低静态 (ULQ) 电流模式
与 3.3V 和 5V 脉宽调制 (PWM) 信号兼容
支持强制连续传导模式 (FCCM) 的二极管仿真模式
输入电压高达 24V
三态 PWM 输入
集成引导加载二极管
击穿保护
符合 RoHS 绿色环保标准，无铅端子镀层
无卤素

应用领域

超级本/笔记本 DC/DC 转换器
多相 Vcore 和 DDR 解决方案
网络互联、电信和计算系统中的负载点同步降压

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	2
	工作电压	4.5V~5.5V

	属性	参数值
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2.65V
	输入低电平(VIL)	600mV
	静态电流(Iq)	1uA
	功能特性	内置自举二极管；交错导通保护
