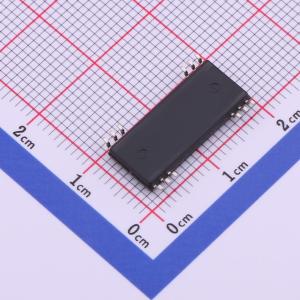

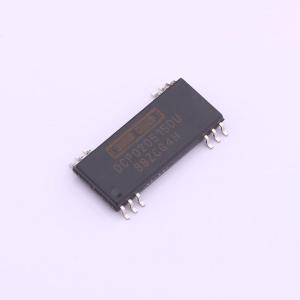

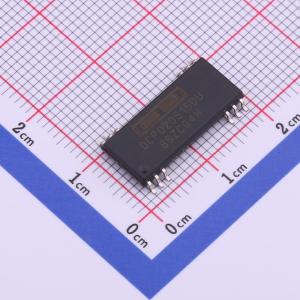

温馨提醒：图片仅供参考，商品以实物为准
DCP020515DU/1K
2W、1000VRMs隔离式非稳压DC/DC转换模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DCP020515D 微型 2W 隔离式非稳压直流/直流转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DCP020515DU/1K
- 商品编号
- C529285
- 商品封装
- SOP-12-300mil
- 包装方式
- 编带
- 商品毛重
- 0.815克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式DC/DC转换器 | |
| 隔离电压 | 1kV | |
| 开关频率 | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 纹波 | 20mV | |
| 工作温度 | -40℃~+85℃ |
商品概述
DCP02系列是一组2W、隔离式、非稳压DC/DC转换器模块。该系列器件所需的外部元件极少，且具备片上器件保护功能，还提供输出禁用和开关频率同步等额外特性。
这些特性与小尺寸的结合，使DCP02系列器件适用于广泛的应用场景，是需要信号路径隔离的应用中易于使用的解决方案。
商品特性
- 1kV隔离（工作）：1秒测试
- 隔离屏障两端施加的连续电压：60VDC / 42.5VAC
- UL1950认可的元件
- 符合EN55022 B类EMC性能要求
- 7引脚PDIP和12引脚SOP封装
- 输入电压：5V、12V、15V或24V
- 输出电压：3.3V、±5V、7V、9V、±12V或±15V
- 器件间同步
- 热保护
- 短路保护
- 高效率
应用领域
- 信号路径隔离
- 接地环路消除
- 数据采集
- 工业控制与仪表
- 测试设备
