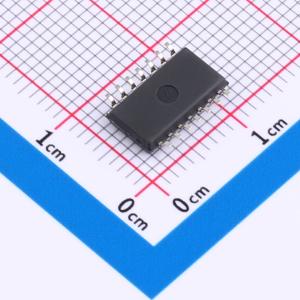

SN74LS11NSR
三个三输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LS11 3 通道、3 输入、4.75V 至 5.25V 16mA 驱动强度双极与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LS11NSR
- 商品编号
- C529283
- 商品封装
- SO-14
- 包装方式
- 编带
- 商品毛重
- 0.285克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 3 | |
| 工作电压 | 4.75V~5.25V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 400uA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 2.7V~3.4V | |
| 输出低电平(VOL) | 350mV~500mV | |
| 系列 | 74LS系列 | |
| 传播延迟(tpd) | 20ns@5V,15pF | |
| 工作温度 | 0℃~+70℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
该器件包含三个独立的三输入与门，符合正逻辑，逻辑关系为Y = A×B×C，也可表示为Y等于对(非A + 非B + 非C)取反，包含SN54LS11、SN54S11、SN74LS11、SN74S11多个型号。
商品特性
- 提供多种封装选项，包括塑料小外形封装、陶瓷芯片载体、扁平封装、塑料双列直插封装、陶瓷双列直插封装
- SN54LS11、SN54S11工作温度范围为-55℃~125℃
- SN74LS11、SN74S11工作温度范围为0℃~70℃
- 工作自由空气温度范围内的最大额定值：电源电压VCC为7V，'S11输入电压为5.5V，LS11输入电压为7V，存储温度范围为-65℃~150℃
- 参数典型值对应的测试条件为VCC=5V，TA=25℃
- 同一时间短路输出不得超过1个，短路持续时间不得超过1秒
- 开关特性测试条件为VCC=5V，TA=25℃
