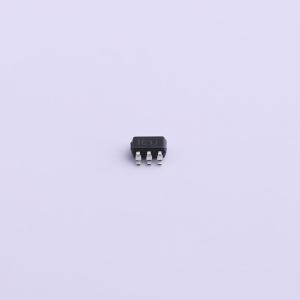

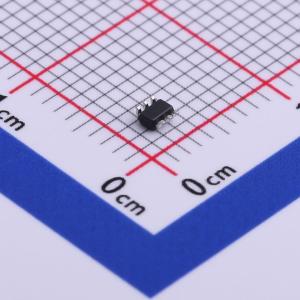

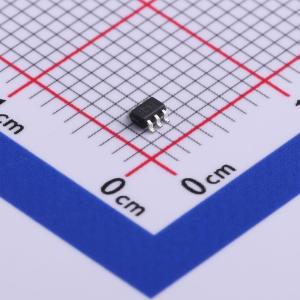

SN74LVC1G11DCKR
单路三输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G11 单通道、3 输入、1.65V 至 5.5V、32mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G11DCKR
- 商品编号
- C529281
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.186克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.5ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式；过压容忍输入 |
商品概述
SN74LVC1G11是单路3输入正与门，在正逻辑下实现布尔函数Y=A·B·C。NanoFree封装技术将芯片作为封装，该器件完全支持部分掉电应用，Ioff电路可关闭输出，避免器件掉电时产生破坏性回流电流。
商品特性
- 锁存性能超过100mA，符合JESD 78 II类标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，器件充电模型可达1000V
- 提供NanoFree封装
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为4.1ns
- 功耗低，ICC最大为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持部分掉电模式运行
应用领域
- 音频视频接收机
- DLP前投系统
- 数码相框
- 数字广播
- 数码相机
- 数码摄像机
- 嵌入式个人电脑
- 电子书
- 以太网交换机
- 个人导航GPS设备
- 智能手机
- 高速数据采集与生成
- 移动互联网设备
- 笔记本电脑和上网本
- 网络附加存储
- 电力线通信调制解调器
- 服务器电源
- 机顶盒、数字录像机和流媒体设备
- USB扬声器
- 企业级平板
- 视频广播与基础设施可扩展平台、基于IP的多格式转码器
- 无线耳机、键盘、鼠标
