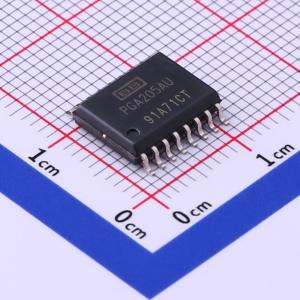

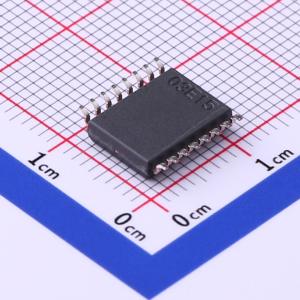

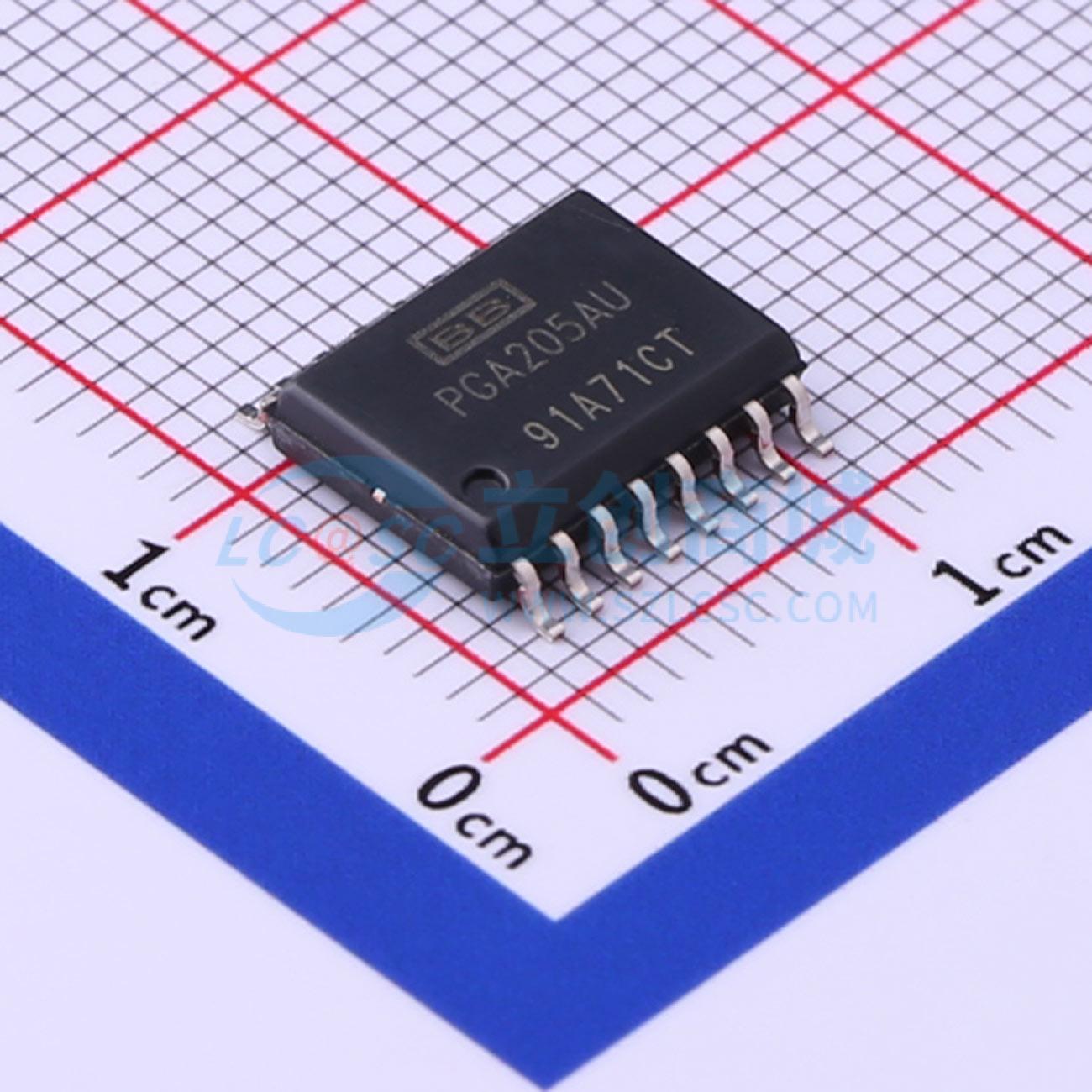

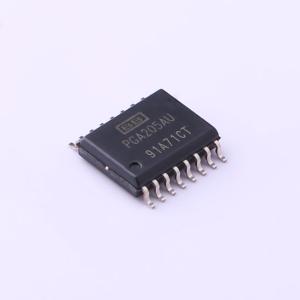

PGA205AU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PGA205 50μV 失调电压、g=1、2、4、8 可编程增益仪表放大器
品牌名称: TI(德州仪器)
商品型号: PGA205AU
商品编号: C529276
商品封装: SOIC-16-300mil
包装方式: 管装
商品毛重: 0.44克(g)

商品参数

商品概述

PGA204和PGA205是低成本、通用的可编程增益仪表放大器，具有出色的精度。增益通过数字方式选择：PGA204的增益为1、10、100、1000，PGA205的增益为1、2、4、8V/V。PGA204和PGA205的高精度、多功能性和低成本使其非常适合广泛的应用。增益由两条与TTL或CMOS兼容的地址线A₀和A₁选择。内部输入保护可承受模拟输入上高达±40V的电压而不损坏。 PGA204和PGA205经过激光微调，具有极低的失调电压（50μV）、漂移（0.25μV/℃）和高共模抑制比（在增益G = 1000时为115dB）。它们可在低至±4.5V的电源下工作，适用于电池供电系统。静态电流为5mA。 PGA204和PGA205有16引脚塑料DIP和SOL - 16表面贴装封装，工作温度范围为 - 40℃至 + 85℃。

商品特性

数字可编程增益：PGA204：G = 1、10、100、1000V/V；PGA205：G = 1、2、4、8V/V
低失调电压：最大50μV
低失调电压漂移：0.25μV/℃
低输入偏置电流：最大2nA
低静态电流：典型值5.2mA
无需逻辑电源
16引脚塑料DIP、SOL - 16封装

应用领域

数据采集系统
通用模拟板
医疗仪器

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	112dB
	输入偏置电流(Ib)	2nA
	输入失调电压(Vos)	50uV
	压摆率(SR)	22V/us

	属性	参数值
	输出电流	5mA
	轨到轨	-
	输出类型	-
	静态电流(Iq)	5.2mA
	输入失调电压温漂(Vos TC)	250nV/℃
	工作温度	-40℃~+85℃
