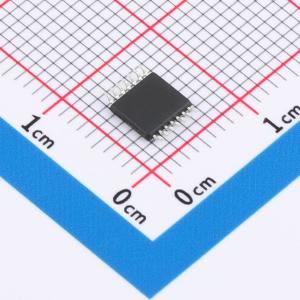

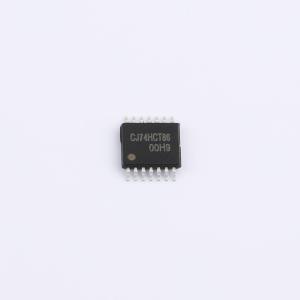

温馨提醒：图片仅供参考，商品以实物为准
CJ74HCT86BDN
四通道2输入异或门，输入含钳位二极管
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74HCT86BDN
- 商品编号
- C52145485
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.98V~4.5V | |
| 输出低电平(VOL) | 260mV | |
| 系列 | 74HCT | |
| 传播延迟(tpd) | 32ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
CJ74HC/HCT86是一款四路2输入异或门。输入端包含钳位二极管。这使得可以使用限流电阻，使输入接口能够承受超过VCC的电压。
商品特性
- 输入电平：CJ74HC86：CMOS电平；CJ74HCT86：TTL电平
- 规定工作温度范围为-40°C ~ +125°C
应用领域
- 检测输入信号的相位差
- 创建可选的反相器/缓冲器
