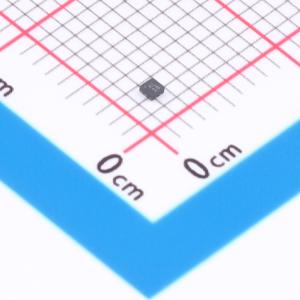

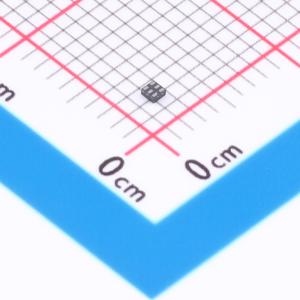

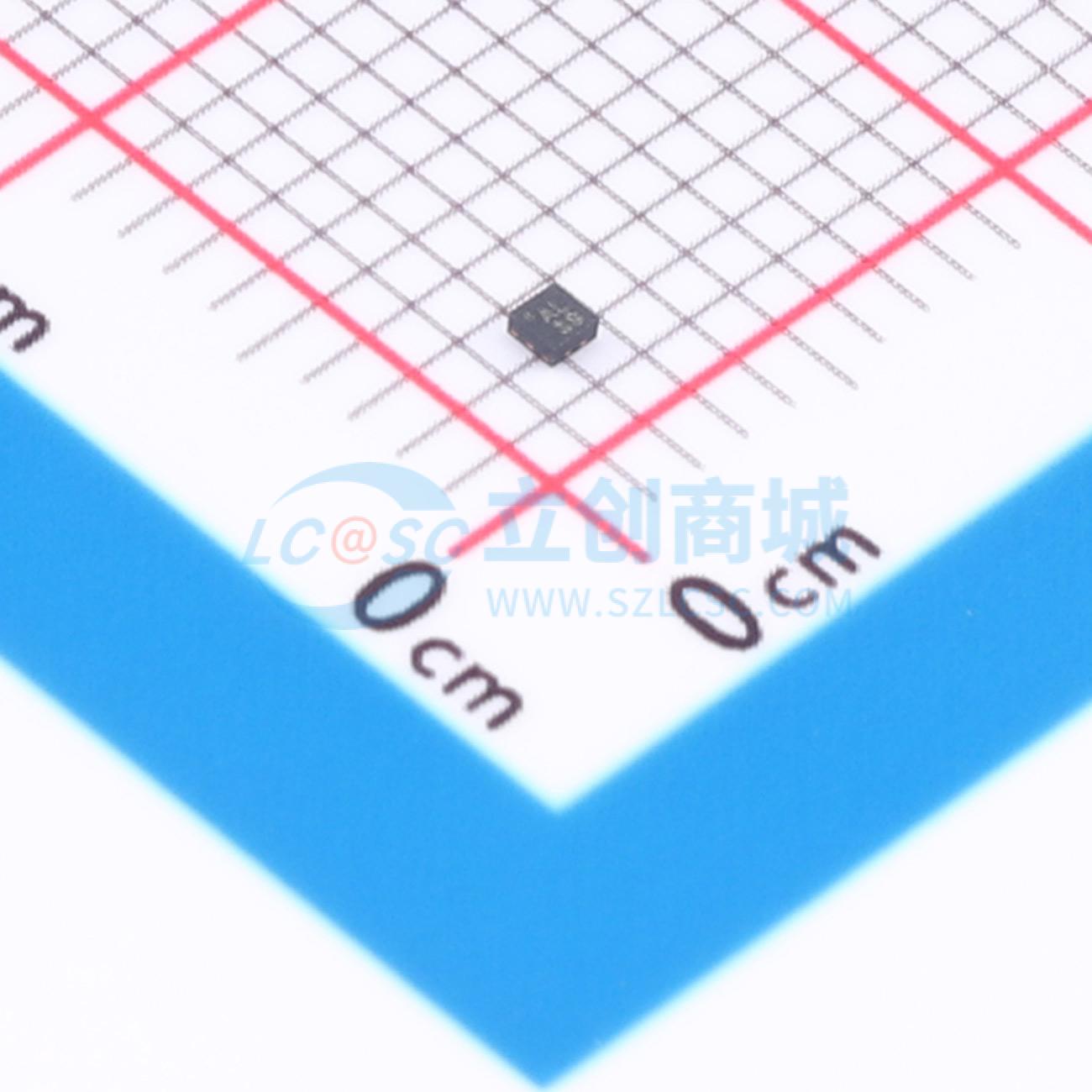

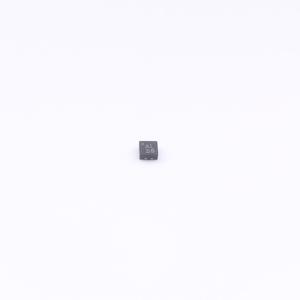

CJ74LVC1G32DKN
单2输入或门，适用于混合3.3V和5V应用的CMOS低功耗转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC1G32DKN
- 商品编号
- C52145605
- 商品封装
- DFN-6L(1x1)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；2.3V | |
| 输出低电平(VOL) | 450mV；550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 12.8ns@3V,50pF；14.3ns@3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
CJ74LVC1G32 提供一个 2 输入或功能。其输入可由 3.3V 或 5V 器件驱动，此特性允许该器件在混合 3.3V 和 5V 应用中用作转换器。
商品特性
- 宽电源电压范围，从 1.65V 至 5.5V
- ±24mA 输出驱动能力 (Vcc=3.0V)
- CMOS 低功耗
- 输入可承受高达 5 V 的电压
- 工作温度范围指定为 -40℃ 至 +125℃
应用领域
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- IP 电话：无线
- 电视：液晶/数字与高清电视
- 视频会议：基于 IP 的高清
