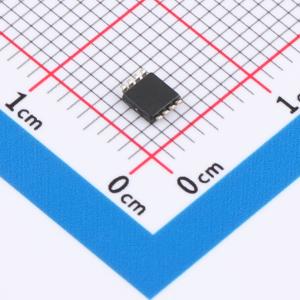

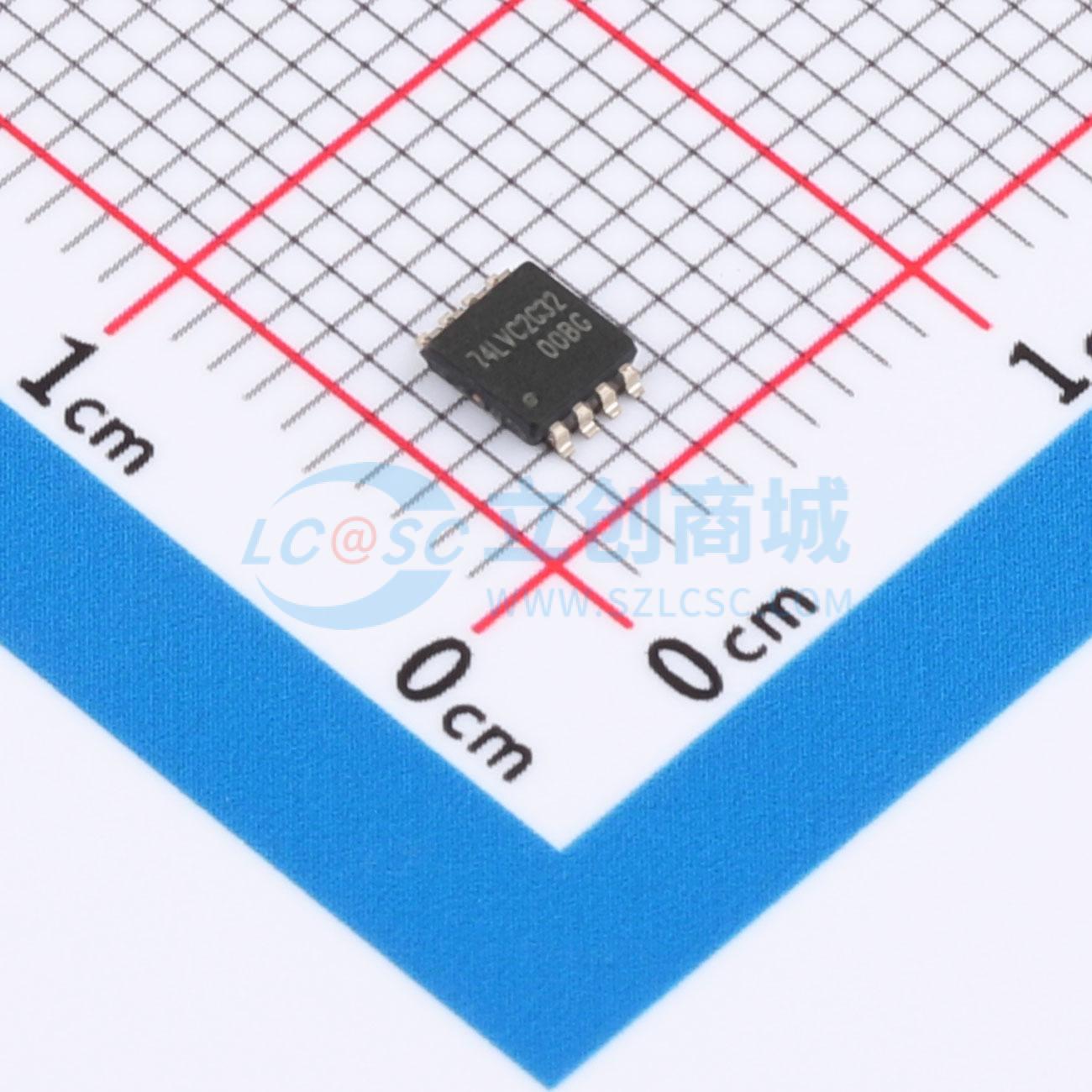

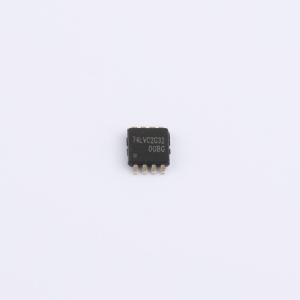

CJ74LVC2G32BAN
双2输入或门，CMOS低功耗，适用于混合电压环境
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC2G32BAN
- 商品编号
- C52145646
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V；1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 3.8V；2.3V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 4ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 |
商品概述
CJ74LVC2G32提供2输入或门功能。输入可由3.3V或5V器件驱动，此特性允许该器件在混合3.3V与5V环境中用作电平转换器。该器件针对使用IOFF的部分断电应用进行了完全规定。IOFF电路会禁用输出，从而在器件断电时防止有害的回流电流通过。
商品特性
- 宽电源电压范围：1.65V ~ 5.5V
- 断电模式下具有5V容限输出
- ±24mA输出驱动能力(Vcc=3.0V)
- CMOS低功耗
- 闩锁性能超过250mA
- 可直接与TTL电平接口
- 输入可接受高达5V的电压
- 工作温度范围：-40°C ~ +125°C
应用领域
- 电平转换
- 逻辑或运算
