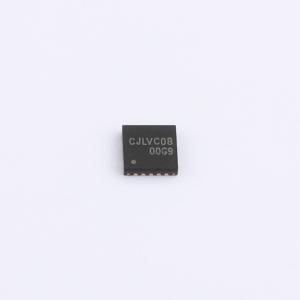

CJ74LVC08QIN
四通道2输入与门，5V容限输入，适用于混合3.3V和5V应用的CMOS低功耗转换器，可直接与TTL电平接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC08QIN
- 商品编号
- C52145660
- 商品封装

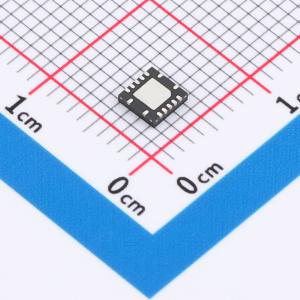

- QFN-14L(3.5x3.5)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 1.2V~3.6V | |
| 静态电流(Iq) | 15uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 2.2V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 4.1ns@3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 |
商品概述
该器件提供四个2输入与门。输入可由3.3V或5V器件驱动。此特性允许在混合3.3V和5V应用中将该器件用作电平转换器。
商品特性
- 5V容限输入，便于与5V逻辑接口
- 宽电源电压范围，从1.2 V至3.6 V
- CMOS低功耗
- 可直接与TTL电平接口
- 工作温度范围指定为-40℃至+125℃
应用领域
- 服务器
- LED显示屏
- 网络交换机
- I/O扩展器
- 基站处理器板
