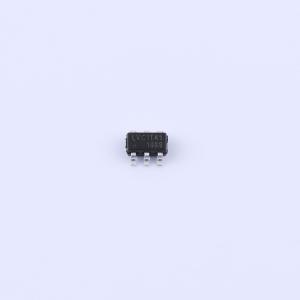

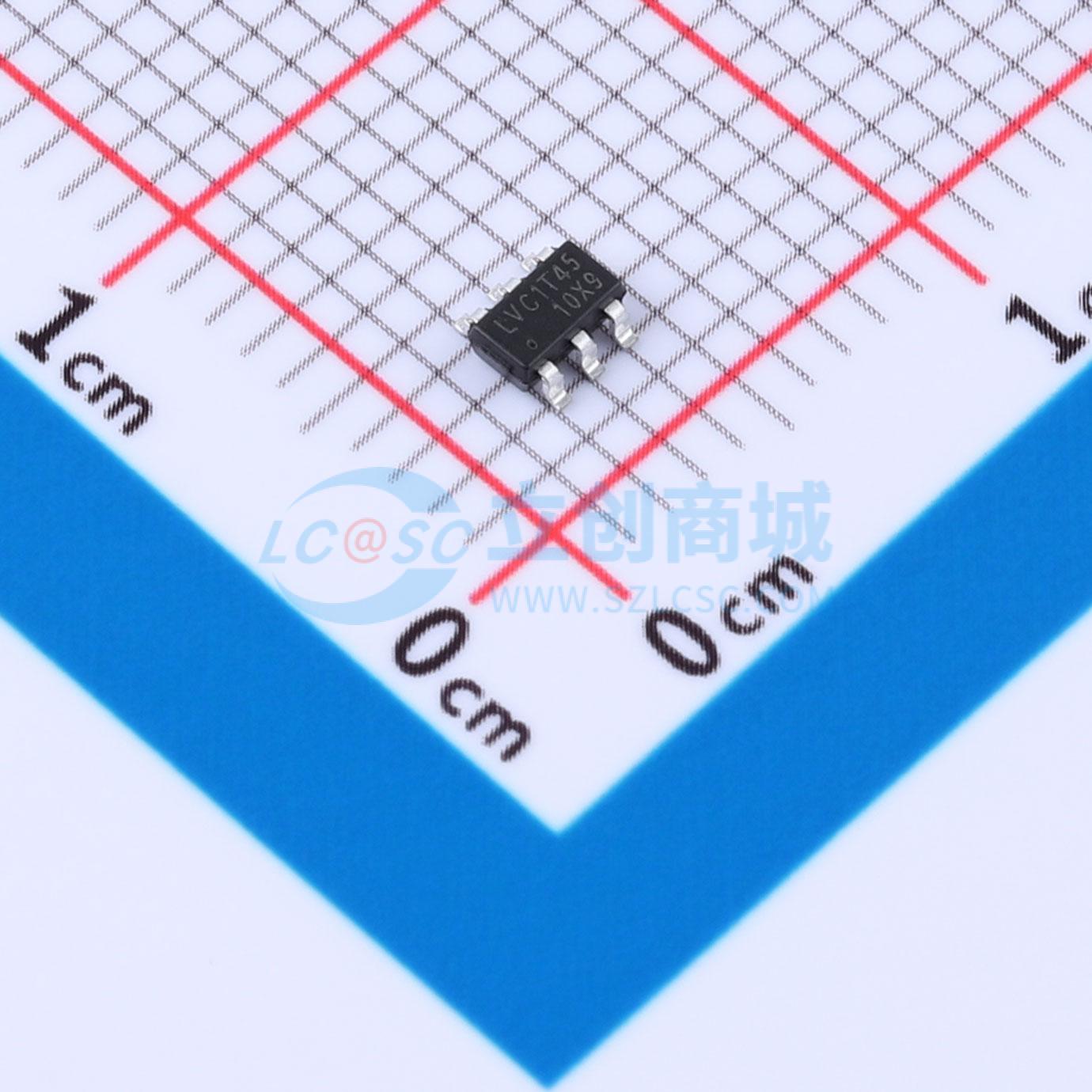

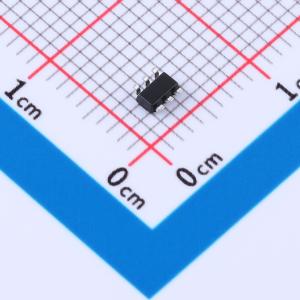

CJ74LVC1T45M6N

双电源双向电平转换三态收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: CJ(江苏长电/长晶)
商品型号: CJ74LVC1T45M6N
商品编号: C52145672
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.0286克(g)

商品参数

商品概述

CJ74LVC/LVCH1T45 是单比特、双电源、具有三态输出的收发器，可实现双向电平转换。该器件具有两个1位输入输出端口（A和B）、一个方向控制输入（DIR）以及双电源引脚 VCC(A) 和 VCC(B)。VCC(A) 和 VCC(B) 均可在 1.2V 到 5.5V 之间的任意电压下供电，使得该器件适用于在任何低压节点（1.2V、1.5V、1.8V、2.5V、3.3V 和 5.0V）之间进行电平转换。引脚 A 和 DIR 以 VCC(A) 为参考，引脚 B 以 VCC(B) 为参考。当 DIR 为高电平时，允许信号从 A 传输到 B；当 DIR 为低电平时，允许信号从 B 传输到 A。该器件针对使用 IOFF 的部分断电应用进行了全面规定。IOFF 电路会禁用输出，防止在器件断电时产生任何破坏性的回流电流。在挂起模式下，当 VCC(A) 或 VCC(B) 处于 GND 电平时，A端口和B端口均处于高阻抗关断状态。 CJ74LVCH1T45 中的有源总线保持电路可将未使用或浮空的数据输入保持在有效的逻辑电平。

商品特性

宽电源电压范围：
- VCC(A)：1.2V 到 5.5V
- VCC(B)：1.2V 到 5.5V
最大数据速率：
- 420 Mbps（3.3V 至 5.0V 转换）
- 210 Mbps（转换至 3.3V）
- 140 Mbps（转换至 2.5V）
- 75 Mbps（转换至 1.8V）
- 60 Mbps（转换至 1.5V）
挂起模式
±24mA 输出驱动能力（Vcc=3.0V）
输入可接受高达 5.5V 的电压
低功耗：最大 Icc 为 16uA
IOFF 电路提供部分断电模式操作
工作温度范围：-40℃ 到 +125℃

应用领域

个人电子产品
工业领域
企业应用
电信领域

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	-
	工作电压(VCCA)	1.2V~5.5V
	工作电压(VCCB)	1.2V~5.5V
	元件数	2

	属性	参数值
	每个电路通道数	1
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
