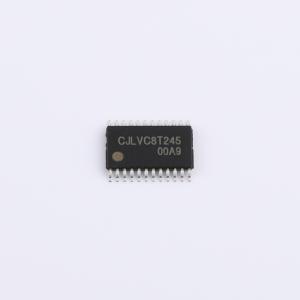

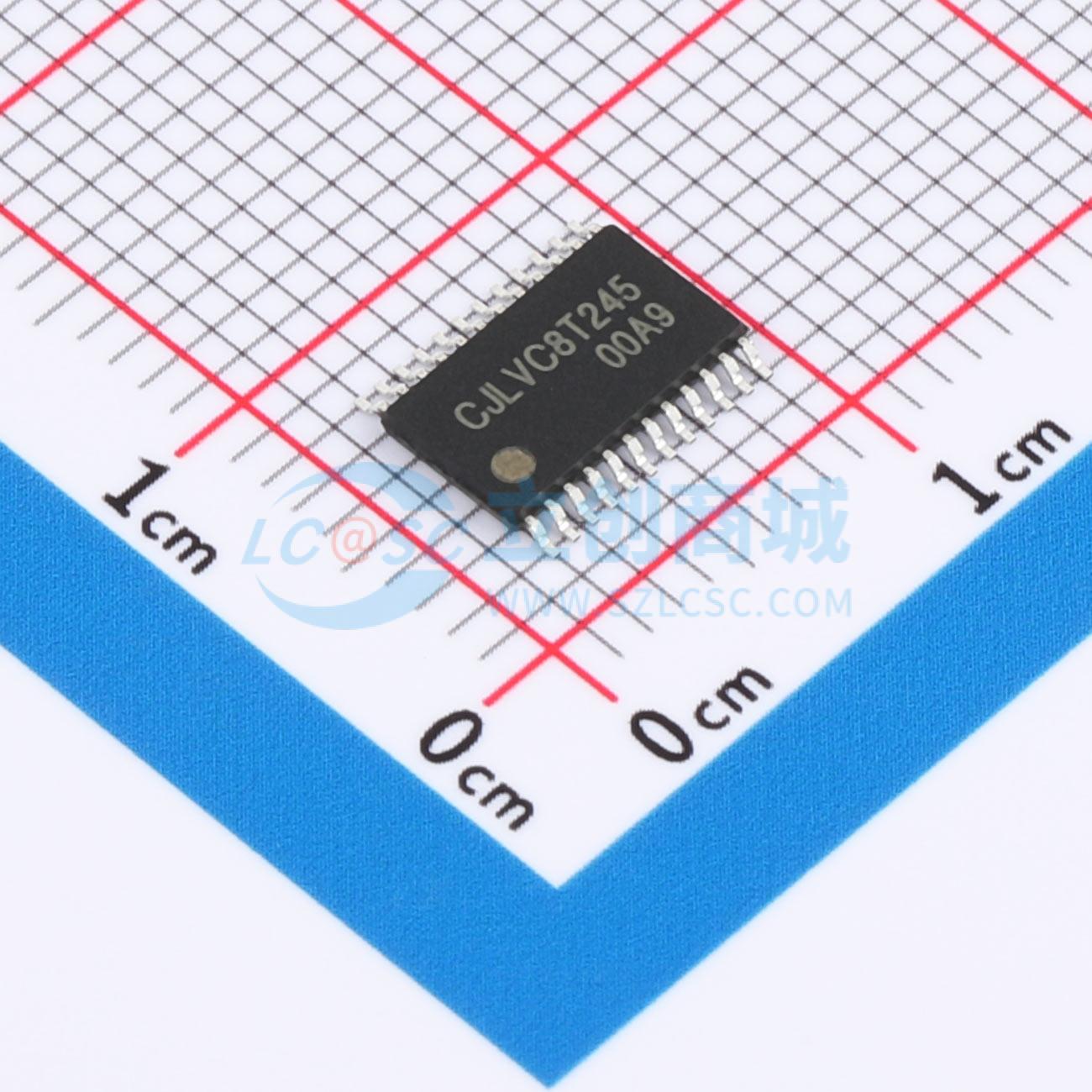

温馨提醒：图片仅供参考，商品以实物为准
CJ74LVC8T245BHN
8位双电源电平转换收发器，具备三态输出和双向电平转换功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC8T245BHN
- 商品编号
- C52145712
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1.2V~5.5V | |
| 工作电压(VCCB) | 1.2V~5.5V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 8 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
CJ74LVC/LVCH8T245是8位双电源电平转换收发器，具备三态输出，支持双向电平翻译。该器件包含两个数据输入输出端口（引脚An和Bn）、一个方向控制输入（DIR）、一个输出使能输入（/OE）以及双电源引脚VCC(A)和VCC(B)。VCC(A)和VCC(B)均可在1.2V至5.5V之间的任意电压下供电，使得该器件适用于在任意低压节点（1.2V、1.5V、1.8V、2.5V、3.3V和5.0V）之间进行电平转换。引脚An、/OE和DIR以VCC(A)为参考，引脚Bn以VCC(B)为参考。DIR为高电平时允许数据从An传输至Bn，DIR为低电平时允许数据从Bn传输至An。输出使能输入（/OE）可用于禁用输出，从而有效隔离总线。该器件通过IOFF功能完全支持部分掉电应用。IOFF电路会禁用输出，防止器件掉电时产生任何破坏性的回流电流。在挂起模式下，当VCC(A)或VCC(B)处于GND电平时，A端口和B端口均处于高阻关断状态。CJ74LVCH8T245中的有源总线保持电路可将未使用或浮空的数据输入保持在有效的逻辑电平。
商品特性
- 宽电源电压范围：VCC(A)：1.2V 至 5.5V；VCC(B)：1.2V 至 5.5V
- 最大数据速率：420 Mbps（3.3V至5.0V转换）；210 Mbps（转换至3.3V）；140 Mbps（转换至2.5V）；75 Mbps（转换至1.8V）；60 Mbps（转换至1.5V）
- 支持挂起模式
- ±24mA 输出驱动能力（VCC=3.0V）
- 输入可接受高达5.5V的电压
- 低功耗：最大Icc为30uA
- IOFF电路提供部分掉电模式操作
- 工作温度范围：-40℃ 至 +125℃
应用领域
- 个人电子
- 工业
- 企业
- 电信
