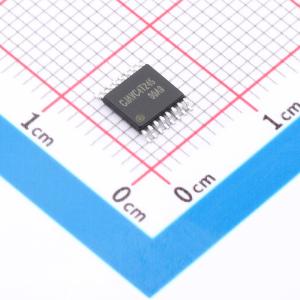

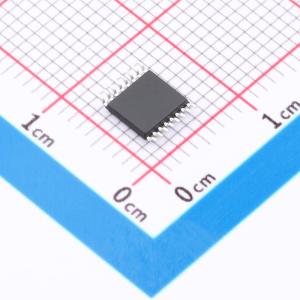

温馨提醒：图片仅供参考，商品以实物为准
CJ74AVC4T245BEN
4位双电源双向电平转换收发器，可作两个2位或一个4位收发器，具备挂起模式和部分掉电模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74AVC4T245BEN
- 商品编号
- C52145719
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 800mV~3.6V | |
| 工作电压(VCCB) | 800mV~3.6V | |
| 元件数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
CJ74AVC4T245 是一款 4 位、双电源收发器，可实现双向电平转换。该器件可用作两个 2 位收发器或一个 4 位收发器。它具有四个 2 位输入/输出端口（nAn 和 nBn）、一个方向控制输入（nDIR）、一个输出使能输入（/nOE）和双电源引脚（VCC(A) 和 VCC(B)）。VCC(A) 和 VCC(B) 均可提供 0.8V ~ 3.6V 范围内的任何电压，使该器件适用于在任何低压节点（0.8V、1.2V、1.5V、1.8V、2.5V 和 3.3V）之间进行转换。引脚 nAn、/nOE 和 nDIR 参考 VCC(A)，引脚 nBn 参考 VCC(B)。nDIR 为高电平时允许从 nAn 向 nBn 传输数据，nDIR 为低电平时允许从 nBn 向 nAn 传输数据。输出使能输入（/nOE）可用于禁用输出，从而有效隔离总线。该器件完全支持使用 IOFF 的部分断电应用。IOFF 电路会禁用输出，防止器件断电时产生任何有害的回流电流。在挂起模式下，当 VCC(A) 或 VCC(B) 处于 GND 电平时，nAn 和 nBn 均处于高阻抗关断状态。
商品特性
- 宽电源电压范围：VCC(A): 0.8V ~ 3.6V；VCC(B): 0.8V ~ 3.6V
- 挂起模式
- 输入接受高达 3.6V 的电压
- IOFF 电路提供部分断电模式操作
- 工作温度范围：-40°C ~ +125°C
应用领域
- 个人电子
- 工业
- 企业
- 电信
