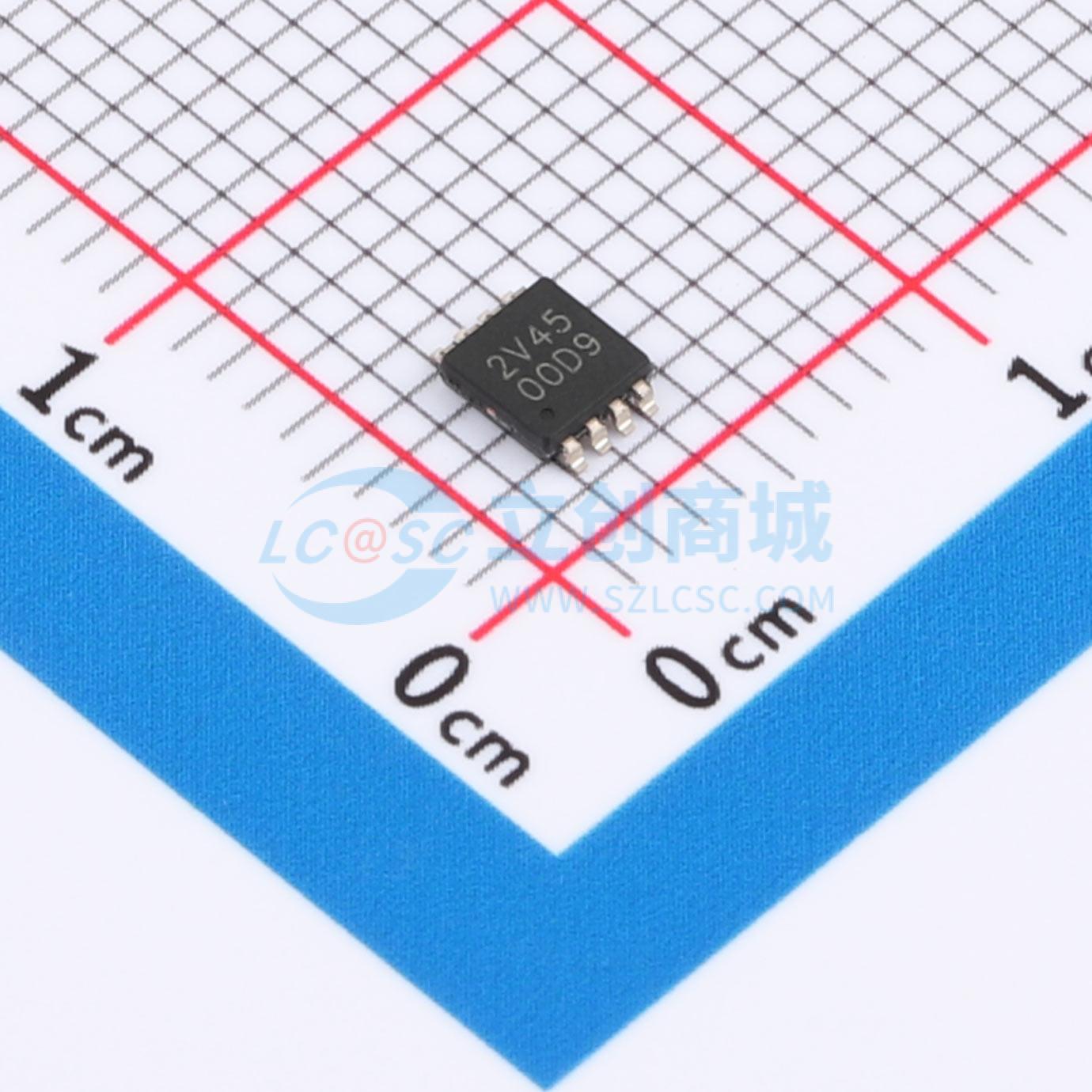

温馨提醒：图片仅供参考，商品以实物为准

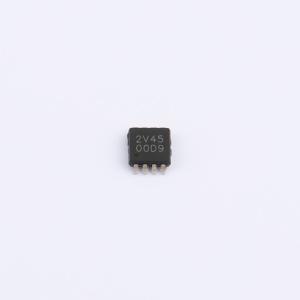

CJ74AVC2T45BAN
双位双电源双向电平转换收发器，具备方向控制和双电源引脚，支持部分掉电模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74AVC2T45BAN
- 商品编号
- C52145726
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 800mV~3.6V | |
| 工作电压(VCCB) | 800mV~3.6V | |
| 元件数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
CJ74AVC2T45 是一款双位、双电源收发器，可实现双向电平转换。它具备两个数据输入/输出端口（nA 和 nB）、一个方向控制输入（DIR）以及双电源引脚（VCC(A) 和 VCC(B)）。VCC(A) 和 VCC(B) 均可支持 0.8V 至 3.6V 范围内的任意电压供电，使得该器件适用于在任意低压节点（0.8V、1.2V、1.5V、1.8V、2.5V 和 3.3V）之间进行电平转换。引脚 nA 和 DIR 以 VCC(A) 为参考，引脚 nB 以 VCC(B) 为参考。当 DIR 为高电平时，允许数据从 nA 传输至 nB；当 DIR 为低电平时，允许数据从 nB 传输至 nA。该器件完全支持使用 IOFF 电路的部分断电应用。IOFF 电路会禁用输出，防止器件断电时产生任何有害的回流电流。在挂起模式下，当 VCC(A) 或 VCC(B) 处于 GND 电平时，端口 A 和 B 均处于高阻关断状态。
商品特性
- 宽电源电压范围：VCC(A)：0.8V 至 3.6V；VCC(B)：0.8V 至 3.6V
- 最大数据速率：500Mbit/s（1.8V 至 3.3V 转换）；320Mbit/s（<1.8V 至 3.3V 转换）；320Mbit/s（转换至 2.5V 或 1.8V）；280Mbit/s（转换至 1.5V）；240Mbit/s（转换至 1.2V）
- 支持挂起模式
- 输入可承受高达 3.6V 的电压
- IOFF 电路提供部分断电模式操作
- 工作温度范围：-40℃ 至 +125℃
应用领域
- 智能手机
- 服务器
- 台式电脑和笔记本电脑
- 其他便携式设备
