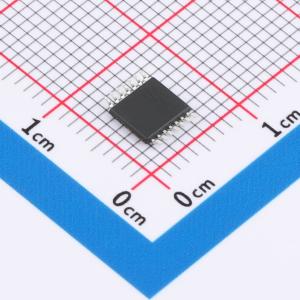

CJTB0104BDN
8位双向电平转换收发器，带自动方向感应和部分掉电模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJTB0104BDN
- 商品编号
- C52145748
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1.2V~3.6V | |
| 工作电压(VCCB) | 1.65V~5.5V | |
| 元件数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 4 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 自动方向检测；断电保护；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
CJTB010X 是一款具有自动方向检测功能的 8 位双电源电平转换收发器，可实现双向电压电平转换。它具备两个 8 位输入输出端口 (An 和 Bn)、一个输出使能输入 (OE) 和两个电源引脚 (VCC(A) 和 VCC(B))。VCC(A) 的供电电压可在 1.2V 至 3.6V 范围内，VCC(B) 的供电电压可在 1.65V 至 5.5V 范围内，使得该器件适用于在任意低压节点（1.2V、1.5V、1.8V、2.5V、3.3V 和 5.0V）之间进行电平转换。引脚 An 和 OE 以 VCC(A) 为参考，引脚 Bn 以 VCC(B) 为参考。当 OE 引脚为低电平时，输出将进入高阻态关闭状态。该器件针对使用 IOFF 的部分断电应用进行了全面规定。IOFF 电路会禁用输出，防止器件断电时产生有害的回流电流。
商品特性
- 宽电源电压范围：VCC(A)：1.2V ~ 3.6V；VCC(B)：1.65V ~ 5.5V
- IOFF 电路提供部分断电模式操作
- 输入可接受高达 5.5V 的电压
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 手持设备
- 智能手机
- 平板电脑
- 台式个人电脑
