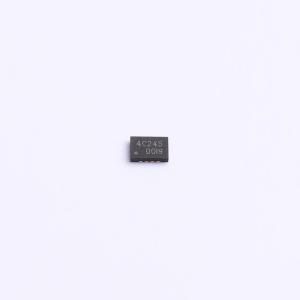

温馨提醒：图片仅供参考，商品以实物为准
CJ74AVCH4T245NCN
4位双电源电平转换收发器，支持双向电平转换，可作两个2位或一个4位收发器，具备总线保持功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74AVCH4T245NCN
- 商品编号
- C52145723
- 商品封装
- MIS-16
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 800mV~3.6V | |
| 工作电压(VCCB) | 800mV~3.6V | |
| 元件数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
该器件是一款4位双电源收发器，可实现双向电平转换。它可用作两个2位收发器或一个4位收发器。该器件具有两个2位输入输出端口、一个方向控制输入、一个输出使能输入以及双电源引脚。两个电源引脚均可接受0.8V至3.6V范围内的任何电压，使得该器件适用于在任何低压节点之间进行电平转换。当方向控制输入为高电平时，允许数据从端口A传输至端口B；为低电平时，允许数据从端口B传输至端口A。输出使能输入可用于禁用输出，从而有效隔离总线。该器件内置有源总线保持电路，可将未使用或浮空的数据输入保持在有效逻辑电平，无需外部上拉或下拉电阻。
商品特性
- 宽电源电压范围：VCC(A)：0.8V至3.6V；VCC(B)：0.8V至3.6V
- 挂起模式
- 数据输入具有总线保持功能
- 输入可承受高达3.6V的电压
- 工作温度范围：-40°C至+125°C
应用领域
- 个人电子产品
- 工业
