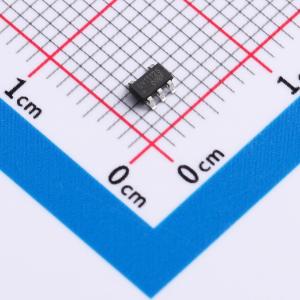

温馨提醒：图片仅供参考，商品以实物为准

CJ74LV1T125M5N

单电源电平转换缓冲器/线路驱动器，具备三态输出和5V容限输入，支持电平上下转换

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: CJ(江苏长电/长晶)
商品型号: CJ74LV1T125M5N
商品编号: C52145676
商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.365克(g)

商品参数

商品概述

CJ74LV1T125是一款具有三态输出的单电源电平转换缓冲器/线路驱动器。其低阈值输入在VCC = 3.3V时支持1.8V输入逻辑，可用于1.8V至3.3V的电平上转换。此外，5V耐受输入引脚支持电平下转换（在VCC = 2.5V时实现3.3V至2.5V输出）。三态输出由输出使能输入（/OE）控制。当/OE为高电平时，输出进入高阻态（关闭状态）。输出电平参考电源电压，支持1.8V、2.5V、3.3V和5.0V CMOS电平。宽广的VCC范围允许生成连接至控制器或处理器的输出电平。

商品特性

单电源电压转换器，支持1.8V、2.5V、3.3V和5.0V
上转换：在VCC = 1.8 V时支持1.2 V至1.8 V；在VCC = 2.5 V时支持1.5 V至2.5 V；在VCC = 3.3 V时支持1.8 V至3.3 V；在VCC = 5.0 V时支持3.3 V至5.0 V
下转换：在VCC = 1.8 V时支持3.3 V至1.8 V；在VCC = 2.5 V时支持3.3 V至2.5 V；在VCC = 3.3 V时支持5.0 V至3.3 V
5V耐受输入
工作温度范围：-40°C 至 +125°C

应用领域

电信
便携式应用
服务器
个人电脑与笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	输入信号	-
	输出信号	CMOS
	数据速率	-
	工作电压(VCCA)	1.6V~5.5V
	工作电压(VCCB)	-
	元件数	1

	属性	参数值
	每个电路通道数	1
	输出类型	三态
	工作温度	-40℃~+125℃
	功能特性	输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器
