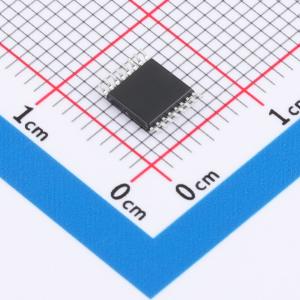

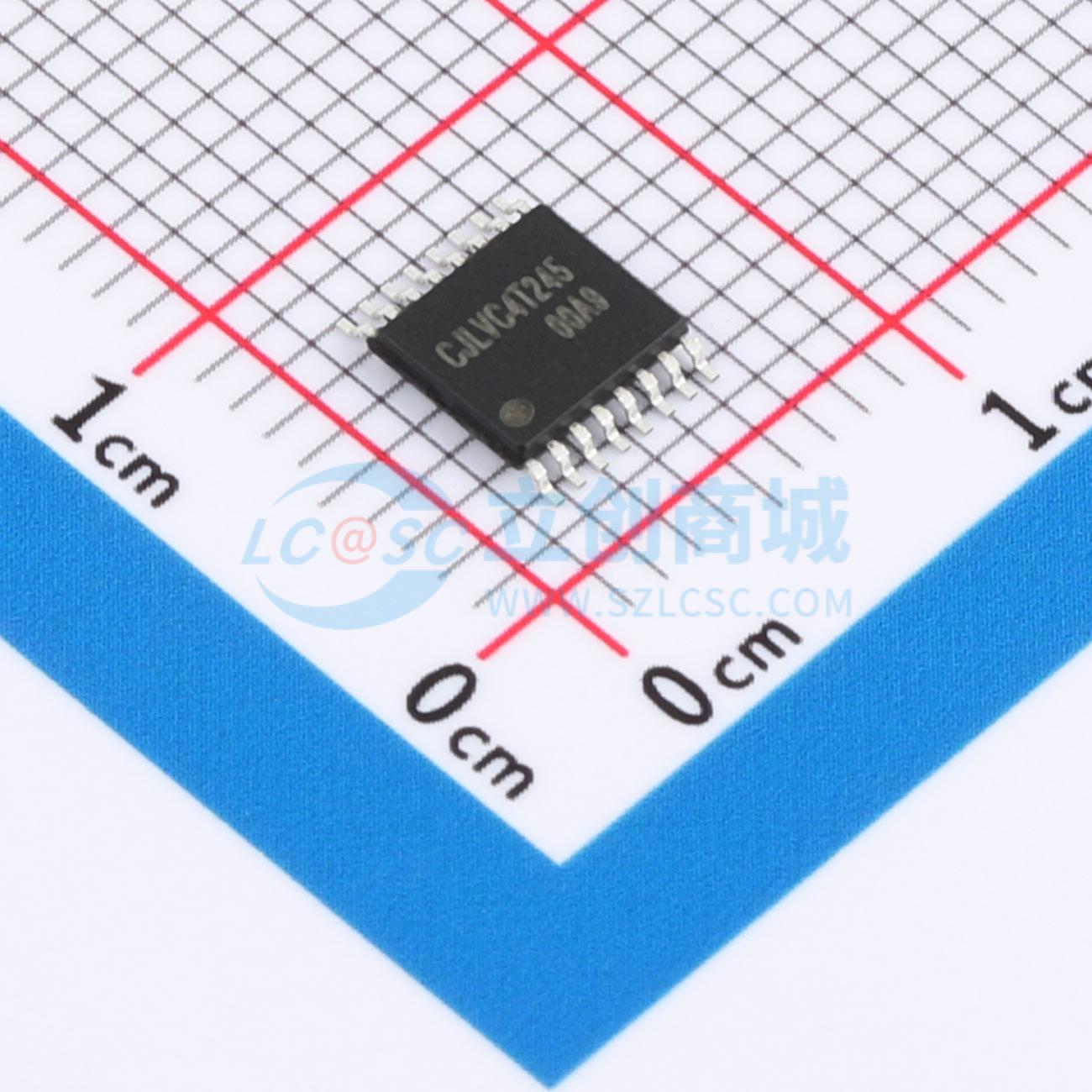

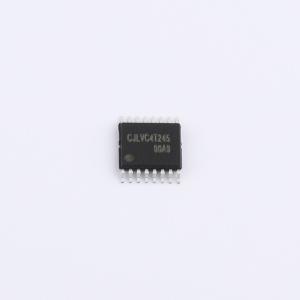

CJ74LVC4T245BEN
4位双电源电平转换收发器，具备三态输出和双向电平转换功能，可作两个2位或一个4位收发器，适用于低电压节点间转换
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC4T245BEN
- 商品编号
- C52145709
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 1.2V~5.5V | |
| 工作电压(VCCB) | 1.2V~5.5V | |
| 元件数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 2 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 断电保护；输出使能高阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
CJ74LVC/LVCH4T245 是具备三态输出的 4 位双电源电平转换收发器，可实现双向电平转换。该器件可用作两个 2 位收发器或一个 4 位收发器。其特性包括四个 2 位输入/输出端口（nAn 和 nBn）、一个方向控制输入（nDIR）、一个输出使能输入（/nOE）以及双电源引脚（VCC(A) 和 VCC(B)）。VCC(A) 和 VCC(B) 均可在 1.2V 至 5.5V 之间的任意电压下供电，使得该器件适用于在任何低压节点（1.2V、1.5V、1.8V、2.5V、3.3V 和 5.0V）之间进行电平转换。引脚 nAn、/nOE 和 nDIR 参考 VCC(A)，引脚 nBn 参考 VCC(B)。nDIR 为高电平时允许从 nAn 向 nBn 传输数据，nDIR 为低电平时允许从 nBn 向 nAn 传输数据。输出使能输入（/nOE）可用于禁用输出，从而有效隔离总线。该器件通过 IOFF 功能完全适用于部分关断应用。IOFF 电路会禁用输出，防止器件在断电时产生任何有害的回流电流。在挂起模式下，当 VCC(A) 或 VCC(B) 处于 GND 电平时，nAn 端口和 nBn 端口均处于高阻关断状态。CJ74LVCH4T245 中的有源总线保持电路可将未使用或浮空的数据输入保持在有效的逻辑电平。
商品特性
- 宽电源电压范围：
- VCC(A): 1.2V 至 5.5V
- VCC(B): 1.2V 至 5.5V
- 挂起模式
- ±24mA 输出驱动能力（Vcc=3.0V）
- 输入可接受高达 5.5V 的电压
- 低功耗：最大 Icc 为 30uA
- IOFF 电路提供部分关断模式操作
- 工作温度范围：-40℃ 至 +125℃
应用领域
- 企业及通信
- 工业
- 个人电子
- 无线基础设施
- 楼宇自动化
- 销售点
