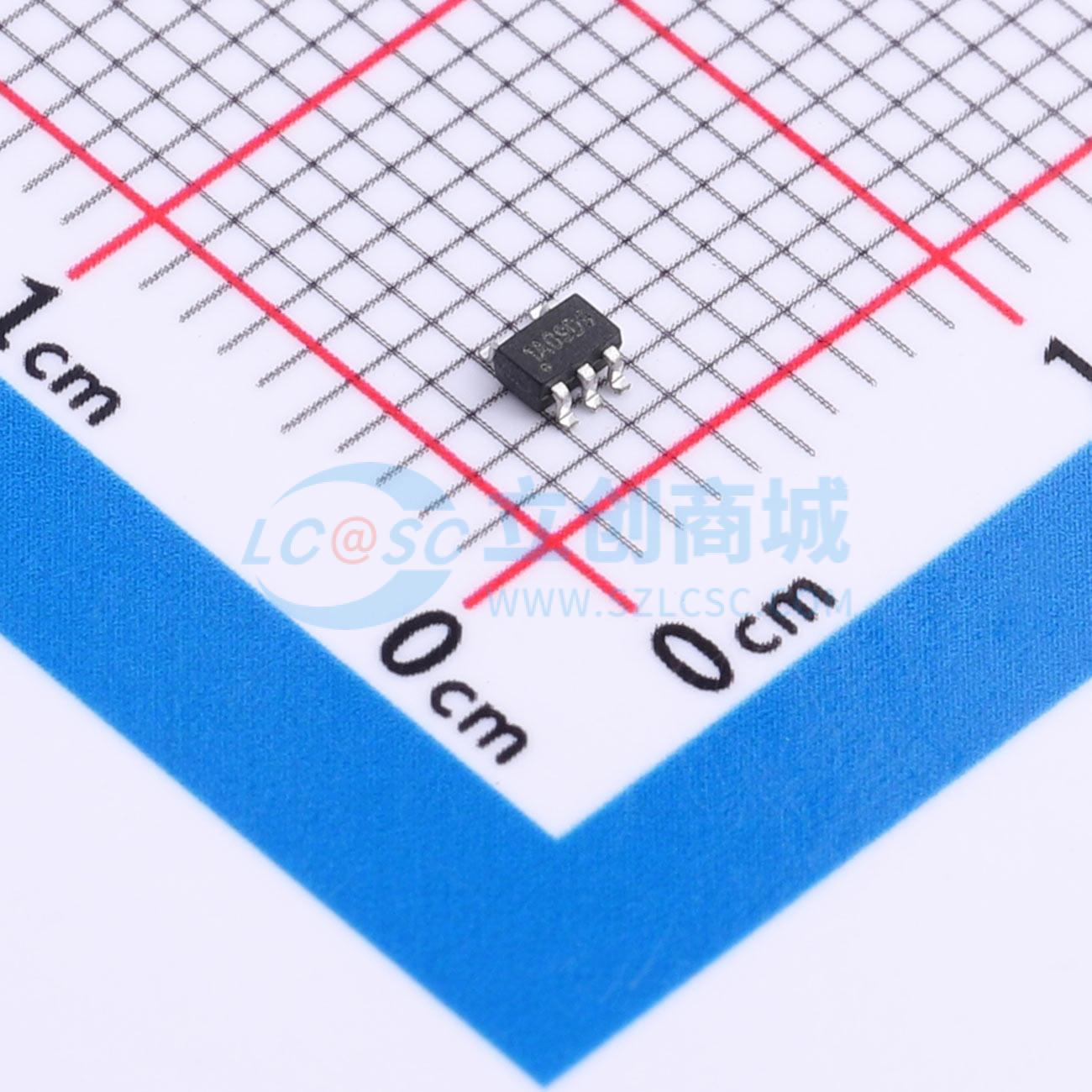

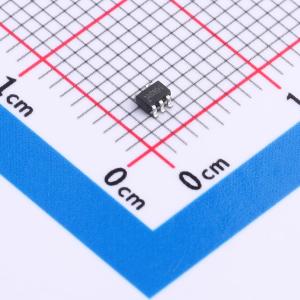

温馨提醒：图片仅供参考，商品以实物为准
CJ74AHC1G09R5N
高速Si-gate CMOS单2输入与门（漏极开路），低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74AHC1G09R5N
- 商品编号
- C52145687
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.225克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 2.1V；1.5V；3.85V | |
| 输入低电平(VIL) | 900mV；500mV；1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 360mV | |
| 系列 | 74AHC | |
| 传播延迟(tpd) | 7.5ns@5.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 开漏 |
商品概述
CJ74AHC1G09是一款高速硅栅CMOS器件，提供具有开漏输出的2输入与门功能。该器件的输出为开漏结构，可与其他开漏输出连接，以实现低电平有效的线或或高电平有效的线与功能。对于数字操作，此器件必须连接上拉电阻以建立逻辑高电平。
商品特性
- 宽电源电压范围：2V ~ 5.5V
- 低功耗
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 组合电源良好信号
- 使能数字信号
