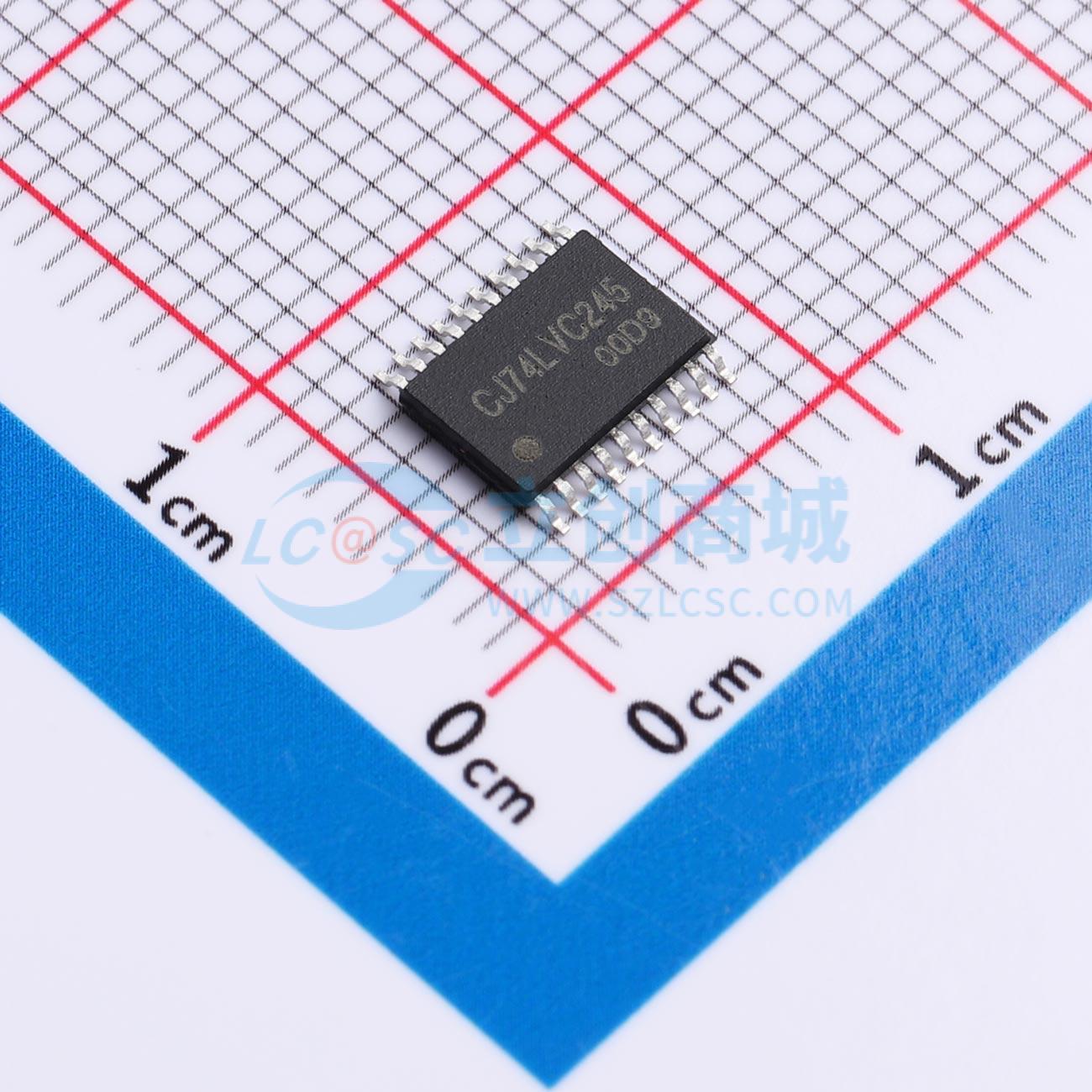

温馨提醒：图片仅供参考，商品以实物为准

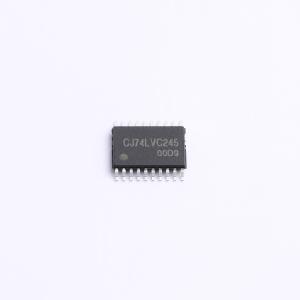

CJ74LVC245BGN

8位收发器，具备非5V容限输入/输出，适用于5V反相三态总线，CMOS低功耗，可直接与TTL电平接口

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: CJ(江苏长电/长晶)
商品型号: CJ74LVC245BGN
商品编号: C52145669
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.265克(g)

商品参数

商品概述

CJ74LVC245是一款八路收发器，在发送和接收方向均具有同相、三态总线兼容输出。该器件配备输出使能（/OE）输入，便于级联，以及发送/接收（DIR）输入，用于方向控制。/OE控制输出，从而有效隔离总线。输入可由3.3V或5V器件驱动。当输出禁用时，可施加高达5.5V的电压。这些特性使得该器件可用于混合3.3V和5V应用。

商品特性

输入/输出兼容5V逻辑电平
宽电源电压范围：1.2 V ~ 5.5 V
CMOS低功耗
可直接与TTL电平接口
输入可接受高达5.5 V的电压
当V_CC = 0 V时处于高阻态

应用领域

电缆调制解调器终端系统
服务器
LED显示屏
网络交换机
电信基础设施

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	TTL兼容CMOS
	输出类型	三态
	工作电压	1.2V~5.5V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	10uA
	传播延迟(tpd)	6.3ns@3.3V,50pF
	功能特性	掉电隔离；输出使能；电平转换
