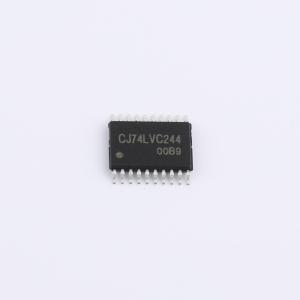

温馨提醒：图片仅供参考，商品以实物为准
CJ74LVC244BGN
八进制非反相缓冲器/线路驱动器，具备三态输出、5V 容限输入/输出、CMOS 低功耗、可与 TTL 电平直接接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC244BGN
- 商品编号
- C52145666
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.255克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.2V~3.6V | |
| 元件数 | 4 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 2.9ns@3.3V,50pF | |
| 功能特性 | 掉电隔离；输出使能；电平转换 |
商品概述
CJ74LVC244是一款八路同相缓冲器/线路驱动器，具备三态输出。三态输出由输出使能输入/1OE和/2OE控制。当/nOE为高电平时，输出将进入高阻态关闭状态。输入可由3.3 V或5.0 V器件驱动。在三态操作中，输出可处理5 V信号。这些特性使得该器件可在混合3.3 V和5 V环境中用作电平转换器。
商品特性
- 输入/输出兼容5 V逻辑，便于与5V逻辑接口
- 宽电源电压范围，从1.2 V到3.6 V
- CMOS低功耗
- 可直接与TTL电平接口
- 输入可接受高达5.5 V的电压
- 当VCC = 0 V时，呈现高阻抗状态
应用领域
- 服务器
- LED显示屏
- 网络交换机
- 电信基础设施
- 电机驱动器
