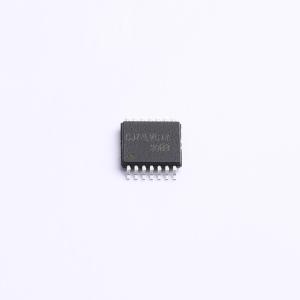

温馨提醒：图片仅供参考，商品以实物为准
CJ74LVC14BDN
六反相施密特触发器，具备施密特触发输入、CMOS低功耗、可与TTL电平直接接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC14BDN
- 商品编号
- C52145662
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 40uA | |
| 通道数 | 6 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 1.05V；1.65V；2V；2.05V；2.25V | |
| 输出低电平(VOL) | 300mV；650mV；800mV；800mV；600mV | |
| 传播延迟(tpd) | 12ns@3.6V,50pF | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ |
商品概述
CJ74LVC14 提供六个带施密特触发器输入的反相缓冲器。它能够将缓慢变化的输入信号转换为清晰定义、无抖动的输出信号。输入信号在正向和负向变化时，其切换点不同。正向电压VT+与负向电压VT-之间的差值被定义为输入迟滞电压VH。输入可由3.3V或5V器件驱动。此特性允许该器件在混合3.3V和5V应用中用作电平转换器。
商品特性
- 宽电源电压范围，从1.2V至3.6V
- 5V容限输入，可与5V逻辑接口
- CMOS低功耗
- 可直接与TTL电平接口
- ESD-HBM：2000V
- 工作温度范围指定为-40°C至+125°C
应用领域
- 条形码扫描器
- 电缆解决方案
- 电子书
- 嵌入式PC
- 现场变送器
