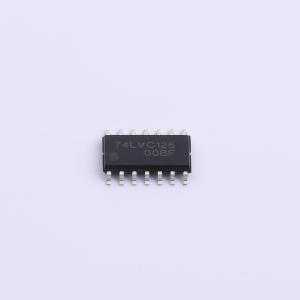

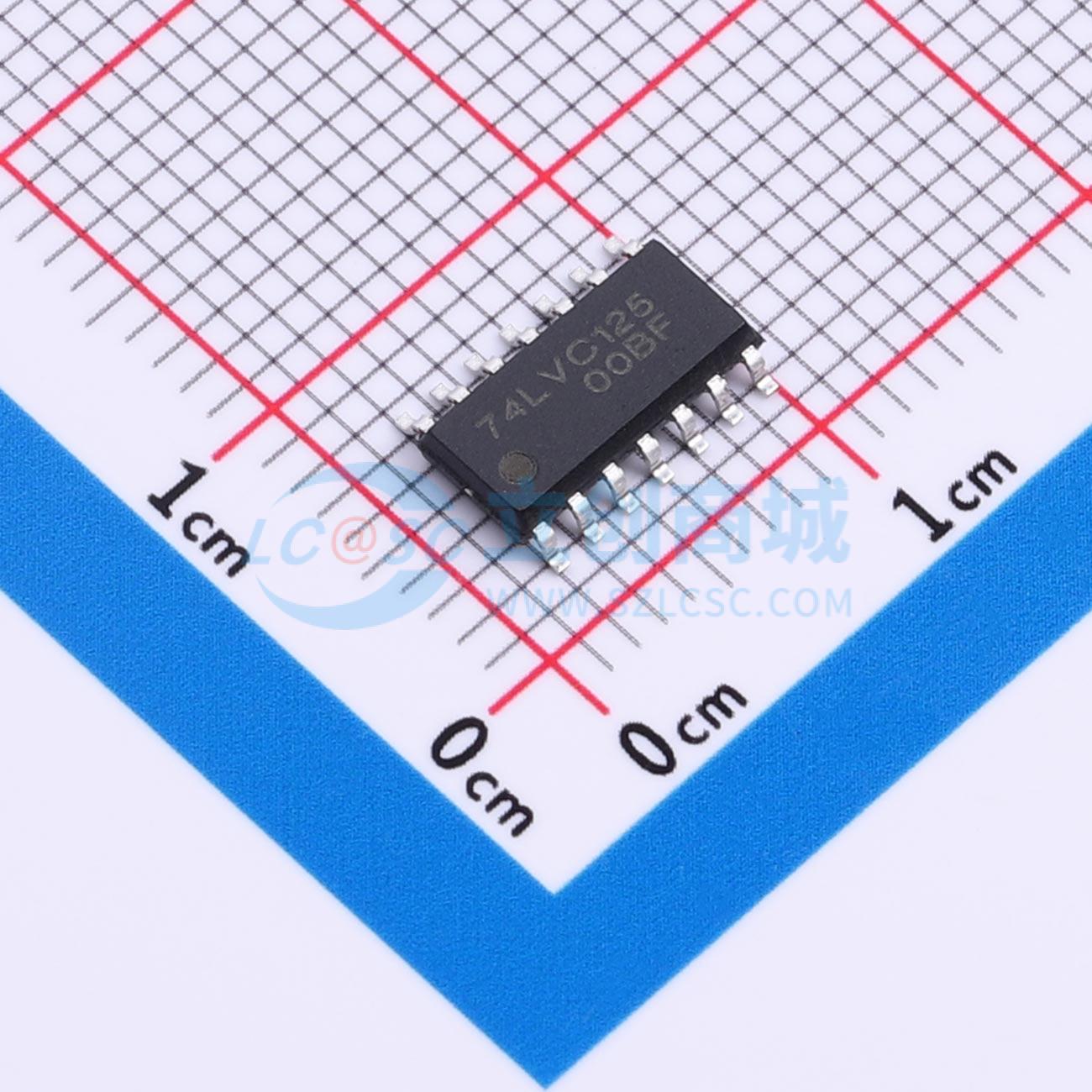

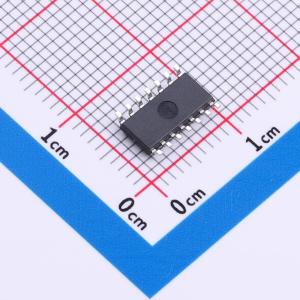

CJ74LVC125ADN
四通道缓冲器/线路驱动器，具备三态输出、5V 容限输入/输出、CMOS 低功耗、可与 TTL 电平直接接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ74LVC125ADN
- 商品编号
- C52145663
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | 三态 | |
| 工作电压 | 1.2V~3.6V | |
| 元件数 | 4 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 2.5ns@3.3V,50pF | |
| 功能特性 | 输出使能 |
商品概述
CJ74LVC125包含四个具有三态输出的非反相缓冲器/线路驱动器，其输出由输出使能输入控制。当输出使能输入为高电平时，输出将进入高阻抗关断状态。输入可由3.3V或5V器件驱动。当输出被禁用时，可施加高达5.5V的电压。
商品特性
- 输入/输出兼容5V逻辑电平
- 宽电源电压范围：1.2V ~ 3.6V
- CMOS低功耗
- 可直接与TTL电平接口
- 工作温度范围：-40℃ ~ +125℃
应用领域
- 有线与无线IP电话
- 点对点微波回程
- 专用分支交换机
- 电信基带单元
- 电信机房
