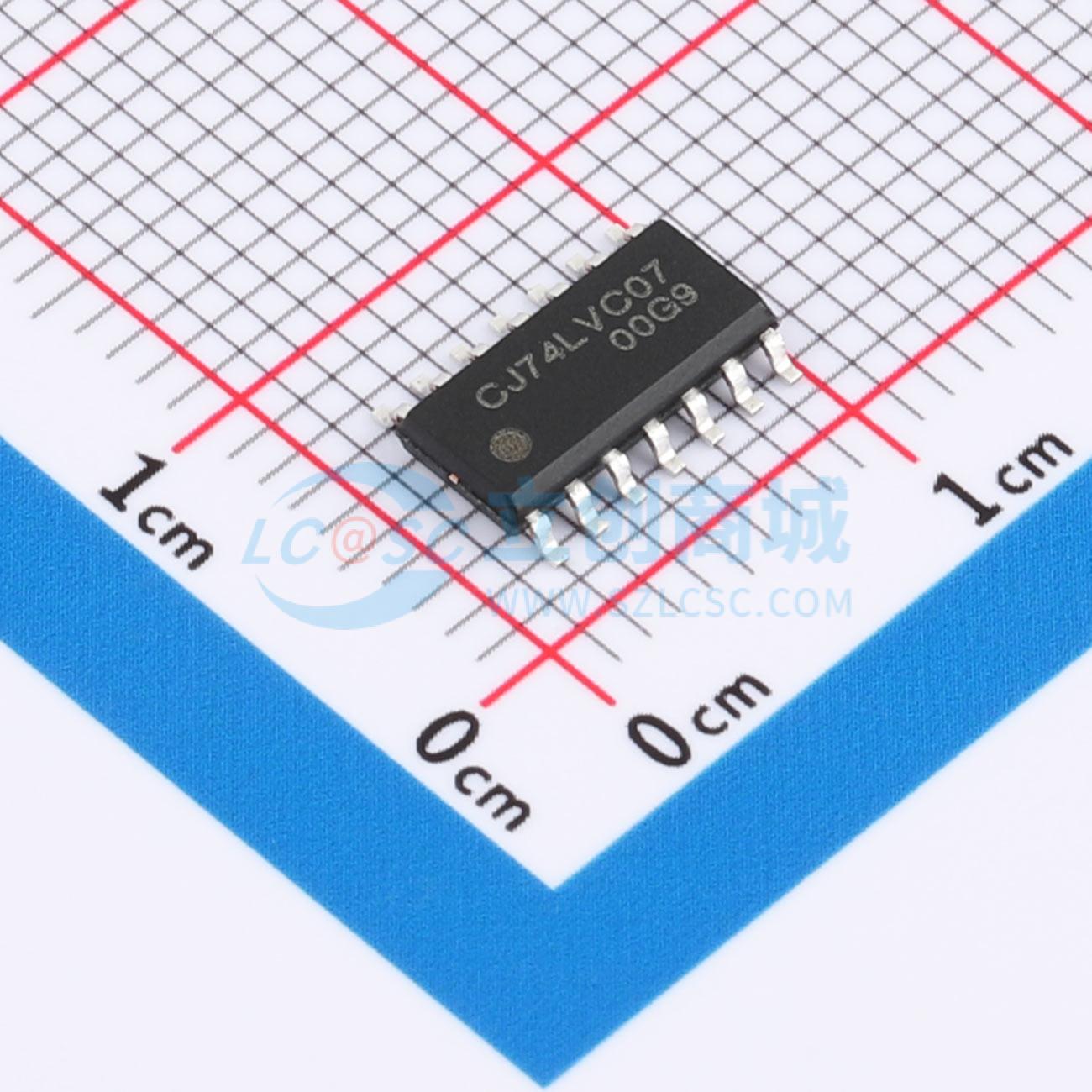

CJ74LVC07ADN实物图

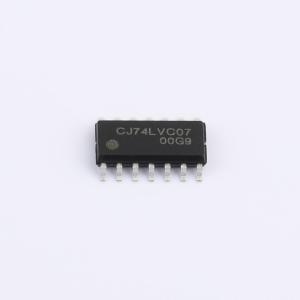

  • CJ74LVC07ADN商品缩略图

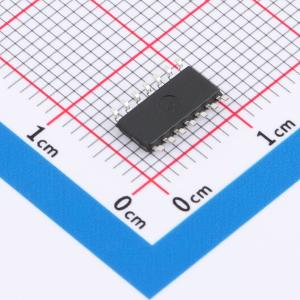

  • CJ74LVC07ADN商品缩略图
  • CJ74LVC07ADN商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CJ74LVC07ADN

带漏极开路输出的六缓冲器,CMOS低功耗,可与TTL电平直接接口

SMT扩展库PCB免费打样
私有库下单最高享92折
商品型号
CJ74LVC07ADN
商品编号
C52145655
商品封装
SOP-14​
包装方式
编带
商品毛重
0.305克(g)

商品参数

属性参数值
商品目录缓冲器/驱动器/收发器
输入类型TTL兼容CMOS
输出类型开漏
工作电压1.2V~5.5V
元件数6
每个元件位数1
通道类型单向
属性参数值
灌电流(IOL)32mA
拉电流(IOH)-
系列74LVC
工作温度-40℃~+125℃
静态电流(Iq)10uA
传播延迟(tpd)1.2ns@3.3V,50pF
功能特性电平转换

商品概述

CJ74LVC07提供六个非反相缓冲器。其输出为开漏结构,可与其他开漏输出连接,以实现低电平有效线或或高电平有效线与功能。输入可由3.3V或5V设备驱动,此特性允许该器件在混合3.3V和5V应用中用作电平翻译器。

商品特性

  • 5V容限输入和输出(开漏),便于与5V逻辑接口
  • 宽电源电压范围从1.2V到5.5V
  • CMOS低功耗
  • 可直接与TTL电平接口
  • 输入接受电压高达5V
  • 工作温度范围从-40°C到+125°C

应用领域

  • AV接收器
  • 音频底座
  • 蓝光播放器和家庭影院
  • MP3播放器或录音机
  • 个人数字助理(PDA)
